雷卯SLVU2.8-4替代AZ3028-04P实现国产化
已经有很多客户选用雷卯的SLVU2.8-4 替代 Amazing 的ESD二极管 AZ3028-04P，在替代产品的选择上，参数匹配度与供货稳定性至关重要。上海雷卯向客户推荐这款型号，其参数与AZ3028-04P极为接近并供货稳定。目前，已有大量客户采用这两款替代。
AZ3028-04P与雷卯SLVU2.8-4 参数表对比如下：
|
Parameter（参数） |
SLVU2.8-4 (Leiditech) |
AZ3028-04P (Amazing) |
|
|
|
|
|
VRWM（最大反向工作电压） |
2.8V |
2.8V |
|
VBR（击穿电压） |
3.0V |
3.0V |
|
Bi/Ui （双向/单向） |
Bi-directional |
Bi-directional |
|
IR（漏电流） |
1.0μA |
1.0μA |
|
IPP(Max)（最大脉冲峰值电流） |
30A |
30A |
|
Package（封装） |
SOP-8 |
SOP-8 |
|
Vcmax@Ipp |
20V@30A |
15V@30A |
|
Cj （结电容） |
2pF |
5.5pF |
|
ESD(Air) (空气静电保护能力） |
±30KV |
±30KV |
|
ESD(Contact)（接触静电保护能力） |
±30KV |
±30KV |
判断ESD二极管是否可以替代建议关注这几点：
1. VRWM 是否接近
2. 抗静电能力是否接近；
3. VBR 是否接近；
4. IPP 是否接近 ；
5. CJ 是否接近。

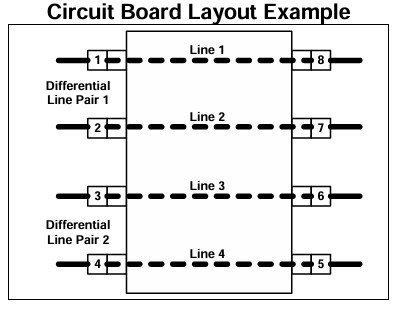

SLVU2.8-4 主要应用于2对差分线静电防护，封装为SOP-8。

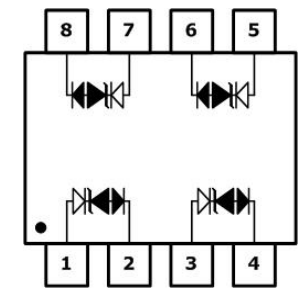

封装管脚如下。
SLVU2.8-4封装和内部电路同AZ3028-04P 一样，并且 VRWM,VBR, IPP, CJ ，ESD(air,contact)这几个参数都几乎一样，所以完全可以替代AZ3028-04P 。
SLVU2.8-4主要应用在10/100/1000网口。
应用方案： 百兆网口ESD 防护方案

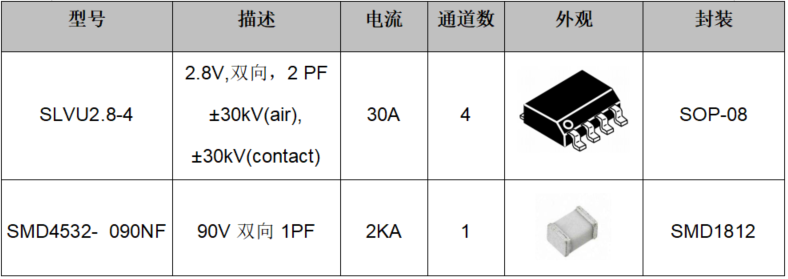

方案所用ESD 二极管参数列表如下：
上海雷卯有多种型号可以匹配Amazing 做P2P 替代,下表展示雷卯整理的部分ESD二极管替代列表。
|
序号 |
雷卯型号 |
晶焱型号 |
Package |
印字 |
VRWM (V) |
CIN (pF) |
|
1 |
ESD3321C |
AZ5C23-01B |
CSP0402P2U |
L |
3.3 |
7 |
|
2 |
ESD0521C |
AZ5C25-01B |
CSP0402P2U |
L |
5 |
14 |
|
3 |
ESD0721C |
AZ4A07-01B |
CSP0603P2Y |
J |
7 |
50 |
|
4 |
ESD2421C |
AZ4A21-01B |
CSP0603P2Y |
K |
21 |
15 |
|
5 |
ESD3321C |
AZ5A83-01B |
