SP0524PUTG雷卯有替代 ULC0524BLC
已经有很多客户选用雷卯的ULC0504PLV 与 ULC0524BLC替代 Littelfuse 的 ESD二极管SP0524PUTG ，在替代产品的选择上，参数匹配度与供货稳定性至关重要。上海雷卯向客户推荐这两款型号，其参数与 SP0524PUTG 极为接近并供货稳定。目前，已有大量客户采用这两款完成替代。
SP0524PUTG与雷卯ULC0504PLV，ULC0524BLC参数表对比如下：
|
Parameter（参数） |
ULC0504PLV （Leiditech) |
ULC0524BLC |
SP0524PUTG (Littelfuse) |
|
|
|
（Leiditech) |
|
|
VRWM（最大反向工作电压） |
5V |
5V |
5V |
|
VBR（击穿电压） |
6V |
6V |
6V |
|
Bi/Ui （双向/单向） |
Bi-directional |
Uni-directional |
Uni-directional |
|
IR（漏电流） |
0.5μA |
0.2μA |
1.5μA |
|
IPP(Max)（最大脉冲峰值电流） |
3.5A |
5A |
4A |
|
Package（封装） |
DFN2510-10 |
DFN2510-10 |
DFN2510-10 |
|
Vcmax@Ipp |
9.8V@3.5A |
9.5V@5A |
8.1V@4A |
|
Cj （结电容） |
0.4pF |
0.45 |
0.5pF |
|
ESD(Air) (空气静电保护能力） |
±25KV |
±30KV |
±25KV |
|
ESD(Contact)（接触静电保护能力） |
±20KV |
±30KV |
±12KV |
判断ESD二极管是否可以替代建议关注这几点：
1. VRWM 是否接近
2. 抗静电能力是否接近；
3. VBR 是否接近；
4. IPP 是否接近 ；
5. CJ 是否接近。
SP0524PUTG是4路低容、单向ESD二极管，封装为DFN2510-10。
封装管脚及功能示意电路如下。
ULC0504PLV，ULC0524BLC封装和内部电路同SP0524PUTG一样，并且 VRWM,VBR, IPP, CJ ，ESD(air,contact)这几个参数都几乎一样，所以这两款完全可以替代SP0524PUTG。
ULC0504PLV，ULC0524BLC主要应用在高速数据传输，比如USB3.0 。

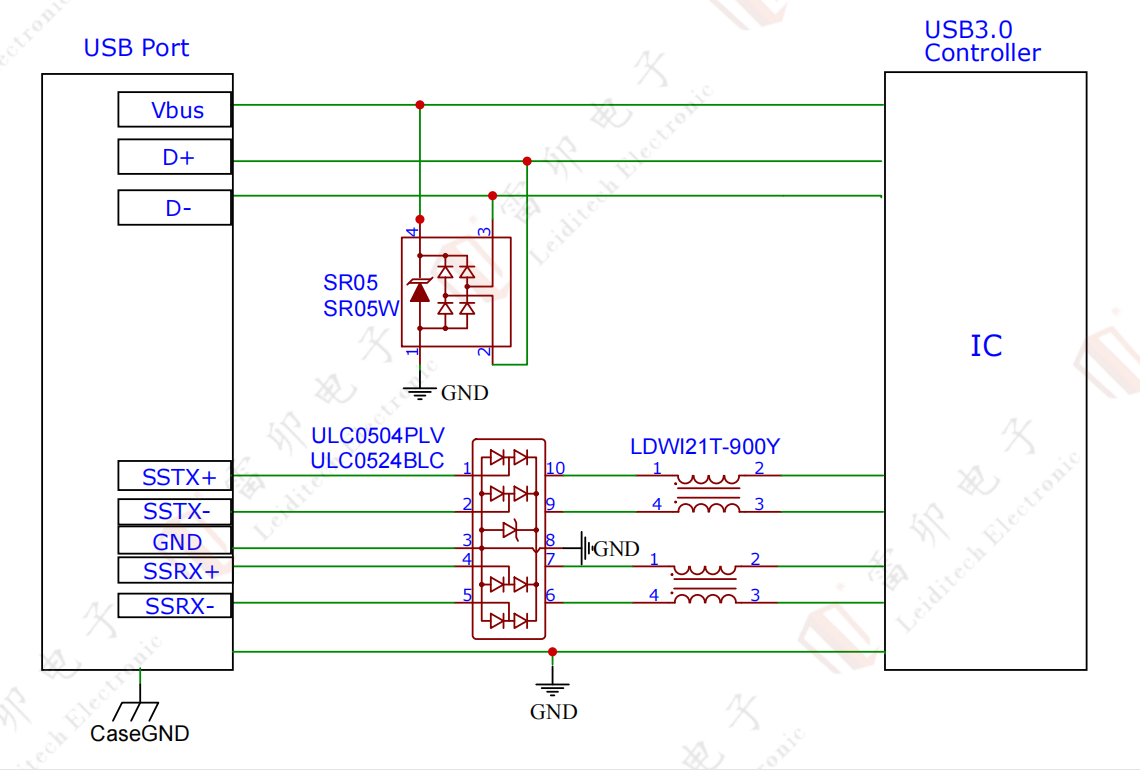

应用方案： USB3.0 接口ESD 防护方案

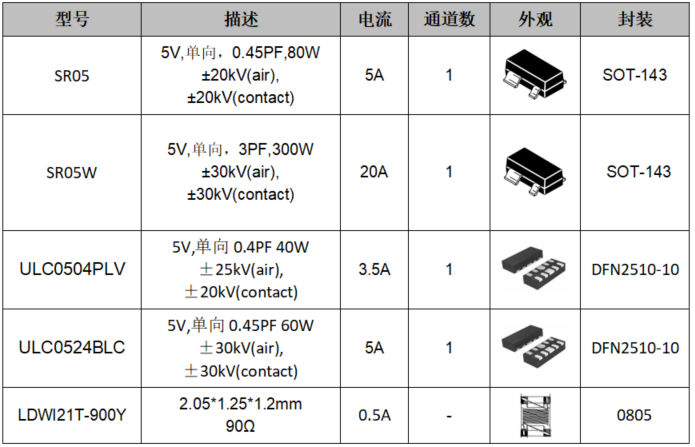

方案所用ESD 二极管参数列表如下：
Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
