DFN1006和DFN0603 封装 5V 超低电容带回扫ESD产品介绍
上海雷卯推出两款5V，小封装（DFN1006和DFN0603），带回扫，低钳位电压VCmax的防静电二极管：ULC0521CLV、ULC0542CLV。
带回扫ESD和普通ESD二极管电性参数图如下：
我们可以看到，普通的ESD 是随着IPP的增加VC 在逐渐增大，而带回扫的ESD 会在击穿以后有个回转，即把VC 降低到一个更低基点后再慢慢升高。所以回扫的ESD二极管的VC是明显的比普通的VC 要低很多，可以参看下表参数对比。

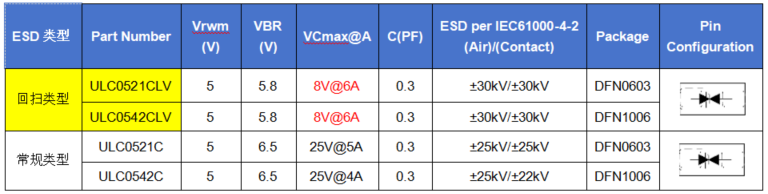

下表两款回扫型号和普通型号参数做对比：
表格参数介绍
Vrwm：反向关断电压，TVS管可承受的反向电压，在该电压下TVS管不导通。
VBR：击穿电压，ESD防护开始工作的电压，通常是TVS通过1 mA时的电压。
VC : 钳位电压
VCmax@A： Vcmax@IPP, 8/20us 最大峰值电流对应的钳位电压。
Cj : 结电容，TVS中的寄生电容，影响信号质量。
可以看到
表格上两行带回扫ULC0521CLV、ULC0542CLV，在Ipp 是6A时钳位电压VC为8V ，
下面两款普通ESD二极管，在IPP 是4A 或者5A 时 ，钳位电压VC 为25V ，远远高于带回扫的。
对于所要保护的IC来说，ESD二极管的钳位电压越低，越能更好的保护集成电路，提高集成电路的抗静电能力。所以对于选型工程师来说，更愿意选择带回扫型ESD二极管。

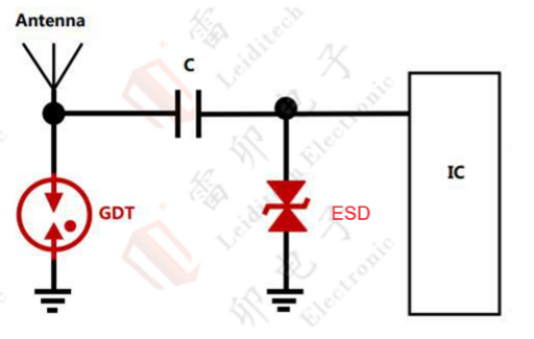

ULC0521CLV、ULC0542CLV 低容，VC 低，高速信号静电防护最佳选择，比如可以应用于 USB3.0，RF信号 等。
Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
