15V超低电容高浪涌ESD元件 ULC1542CH完全替代ESD63091CN
上海雷卯电子推出全新静电保护器件 ULC1542CH，这是一款小封装的（DFN1006)）专为 15V信号线设计的静电保护方案。凭借14A的峰值脉冲电流（IPP）能力,ULC1542CH 具备优异的浪涌防护性能。0.6PF 低结电容，可以保障信号传输的完整性，能够有效抵御静电放电冲击，为高速数据传输线路提供可靠保护，
ULC1542CH核心参数与 ESD63091CN 完全匹配，支持 pin-to-pin 无缝替代。无需修改电路设计即可直接替换，为工程师提供了更灵活、高效的选型方案。
ESD63091CN与雷卯ULC1542CH参数表对比如下：
|
Parameter（参数） |
ULC1542CH |
ESD63091CN |
|
VRWM（最大反向工作电压） |
15V |
15V |
|
VBR（击穿电压） |
16V |
16V |
|
Bi/Ui （双向/单向） |
Bi-directional |
Bi-directional |
|
IR（漏电流） |
0.5μA |
1μA |
|
IPP(Max)（最大脉冲峰值电流） |
14A |
14A |
|
Package（封装） |
DFN1006 |
DFN1006 |
|
Vc(22A) (IPP为14A时钳位电压） |
22V |
21 |
|
Cj （结电容） |
0.6pF |
1.1pF |
|
ESD(Air) (空气静电保护能力） |
±30KV |
±30KV |
|
ESD(Contact)（接触静电保护能力） |
±30KV |
±30KV |
判断ESD二极管是否可以替代建议关注这几点：
1. VRWM 是否接近
2. 封装是否一样
3. 抗静电能力是否接近；
4. VBR 是否接近；
5. IPP 是否接近 ；
6. CJ 是否接近。
以上参数对比ULC1542CH完全可以替代ESD63091CN。
应用
1. 消费电子领域，无论是手机、平板的高速数据接口，还是智能穿戴设备的精密传感器线路。
2. 工业控制场景下，面对复杂电磁环境中频繁出现的静电威胁，它能为 PLC 控制线路、工业以太网接口等提供可靠防护。
3. 在汽车电子方面，从车载娱乐系统的数据线到车身电子控制单元的信号传输线，该器件都能助力设备稳定运行
总之，该器件适用于消费电子、工业控制等多种场景，在保持高性能的同时兼具成本优势，为工程师提供了更具灵活性的选型方案。

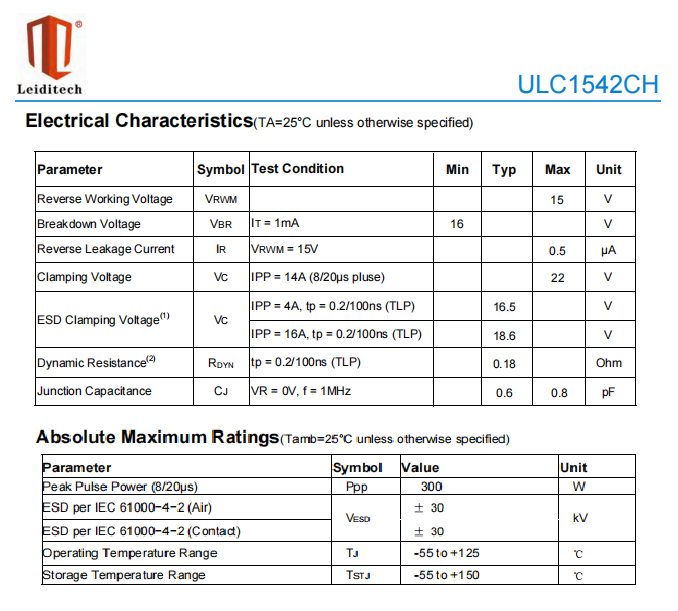

ULC1542CH详细参数如下
如需要做相关替代请联系雷卯销售人员或者联系雷卯EMC小哥。
Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
