无刷电机的驱动MOSFET
当无叶风扇送出柔风时，内部13万转无刷电机正被MOSFET精准驱动；扫地机钻进7cm缝隙，7组电机协同完成毫米级贴边清扫；电动牙刷以31,000次/分钟振动清洁齿缝，筋膜枪在50μs内响应力度调节，而高空作业无人机正用高压水刷洗摩天幕墙——这些看似平常的设备，背后都藏着无刷电机+电子驱动的精密控制系统。
一、电机驱动的技术内核：从机械换向到电子革命
机械换向时代—有刷电机
传统有刷电机依赖碳刷与换向器的物理接触传导电流。当电流通过碳刷滑入旋转的换向片，线圈磁场与永磁体相互作用产生转矩。但电火花带来电磁干扰，机械磨损更需定期更换碳刷。优势在于结构简单、启动转矩大，至今仍用于车窗升降、儿童玩具车等场景。
电子换向时代—无刷电机
现代无刷电机颠覆了能量转换逻辑——永磁体变转子，线圈成定子。通过霍尔传感器感知转子位置，驱动电路精准切换三相电流方向。
电机应用场景
常用场景电机类型选择
|
场景需求 |
推荐类型 |
典型案例 |
|
低成本/简单控制 |
有刷电机 |
玩具车、电动窗帘、廉价电钻 |
|
高精度/长寿命 |
无刷电机 |
无人机、机器人关节、硬盘主轴 |
|
瞬时大扭矩启动 |
有刷电机 |
汽车启动电机（500A峰值电流） |
|
高速持续运行 |
无刷电机 |
吸尘器（10万转/分）、牙科手机 |
|
强电磁干扰敏感环境 |
无刷电机 |
核磁共振仪、航天设备 |
二、无刷电机驱动 N+P型合封MOS应用原理框图

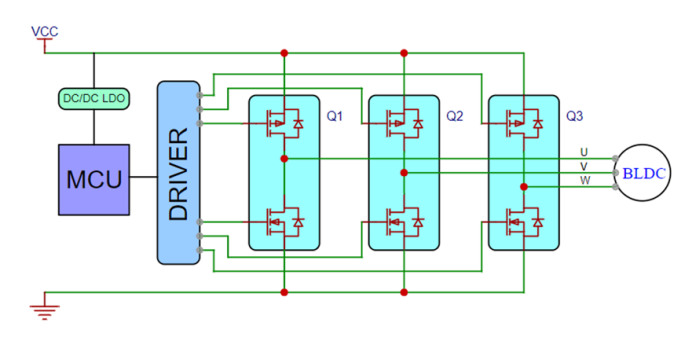

上海雷卯EMC小哥列出无刷电机框图如上。无刷电机系统主要由MCU, DRIVER和功率开关管（MOS）组成，其中功率开关管是三颗N+P型合封MOS管（Q1，Q2和Q3)，控制直流电机的方向和转速。采用N+P型合封MOS管相比于适用六颗NMOS管的系统，驱动简单，电路尺寸更小，性能稳定，成本低。

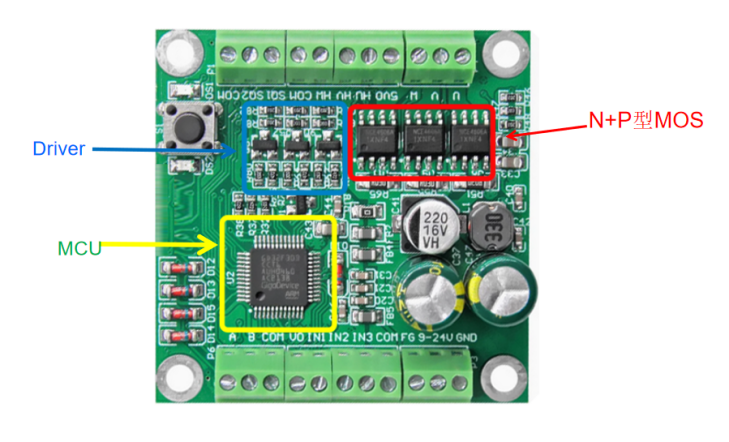

N+P型MOS应用 - PCBA
合封N+P型MOS 极大节省了板面空间。
三、N+P型MOS介绍

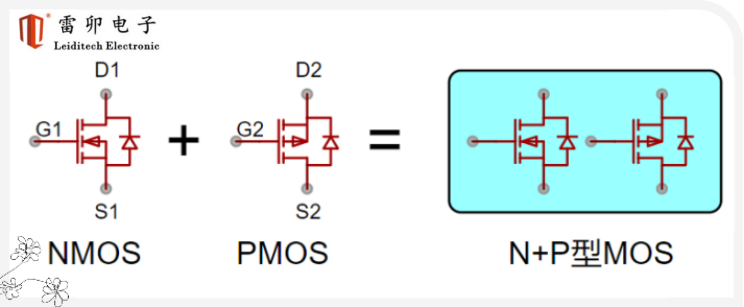

N+P型（Complementary）MOSFET产品，是以高、低边配置将N沟道与P沟道 MOSFET集成至单个封装中，极大程度上优化了产品封装结构。该类Complementary MOSFET产品不仅能够提高设计人员的设计效率，同时也能优化系统结构，提供成本更低且更加可靠的解决方案。
该类产品广泛应用于DC-DC转换、电机控制以及电池管理系统等。
上海雷卯N+P型合封MOS主要封装有以下几种：

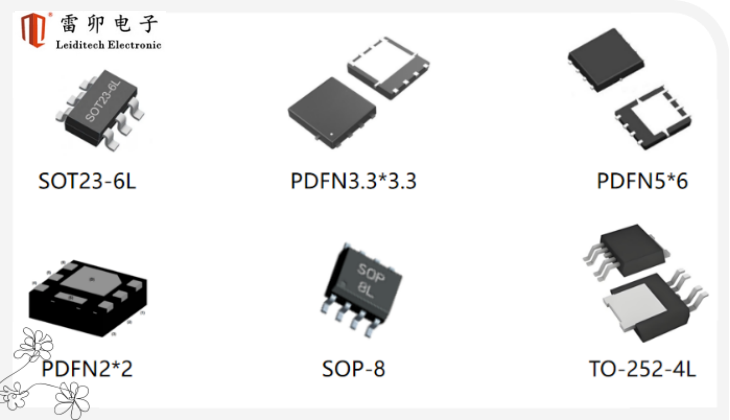

N+P型MOSFET产品封装外形主要有：SOT23-6L、PDFN3.3*3.3、PDFN5*6、SOP-8、TO-252-4L等紧凑型封装形式。
列出部分上海雷卯N+P合封MOS 型号用于无刷电机
|
Leiditech PartNumber |
Package |
N/P |
Vdss |
ID(A) 25℃ |
VGS(V) |
Pd(W) |
VGS(th) |
Ron(10V) |
Ron(10V) |
Ron(4.5V) |
Ron(4.5V) |
|
LM3D40NP02 |
PDFN3X3 |
N+P |
20/-20 |
40/-30 |
10 |
20/20 |
0.68/-0.6 |
5.3/10.5 |
6.5/13 |
7.0/13.5 |
8.5/17 |
|
LM5D70NP02 |
PDFN5X6 |
N+P |
20/-20 |
70/-65 |
10 |
46/46 |
0.68/-0.6 |
3.7/5.5 |
4.5/6.5 |
4.5/6.7 |
6.0/7.5 |
|
LM5D40NP06 |
PDFN5X6 |
N+P |
60/-60 |
40/-40 |
20 |
80/85 |
1.55/-1.8 |
17/19 |
21/24 |
19/25 |
26/32 |
|
LM4606 |
