从“机器人马拉松”看工业可靠性挑战

2026年4月北京亦庄人形机器人半程马拉松赛场持续刷屏 ——300余台机器人同场竞技，120台全程无遥控自主奔跑，冠军荣耀 “闪电” 机器人以50分26 秒净用时冲线，较上届提速近2小时，甚至超越人类男子半程马拉松世界纪录。

在当今瞬息万变的智能工厂中，机器人早已不再是孤立的机械臂，而是集“大脑（控制器）、肢体（机械手）、感官（视觉/传感）”于一体的高精密机电综合体。为了支撑工业4.0的愿景，这些机器人必须像马拉松选手一样，在充满电磁干扰、谐波噪声和温漂压力的环境下，实现长达数万小时的“零故障”运行。作为雷卯电子（Leiditech）的资深EMC应用专家，我深知这种“马拉松式”的运行对系统可靠性提出了近乎极致的要求。

工业机器人的复杂性取决于其轴配置与任务管理。常见的六种核心机器人类型包括：

·垂直关节型： 模拟人类手臂，具有多轴旋转能力。

·SCARA（选择顺应性装配机械手臂）： 专用于高速装配，具有两个平行轴。

·Delta（增量型）： 蜘蛛状结构，擅长高频、精密的捡拾。

·笛卡尔坐标型： 沿线性轴（x, y, z）进行龙门式运动。

·圆柱坐标型： 结合旋转与线性运动，适用于圆柱形空间。

·球坐标型： 通过旋转与扭转轴组合形成球形作业区。

在这些机器人漫长的生命周期中，任何一处细微的电磁瞬变或静电干扰（ESD）都可能导致整场“比赛”中途折戟。因此，构建一套坚不可摧的EMC防线是保障工业生产力的核心要素。

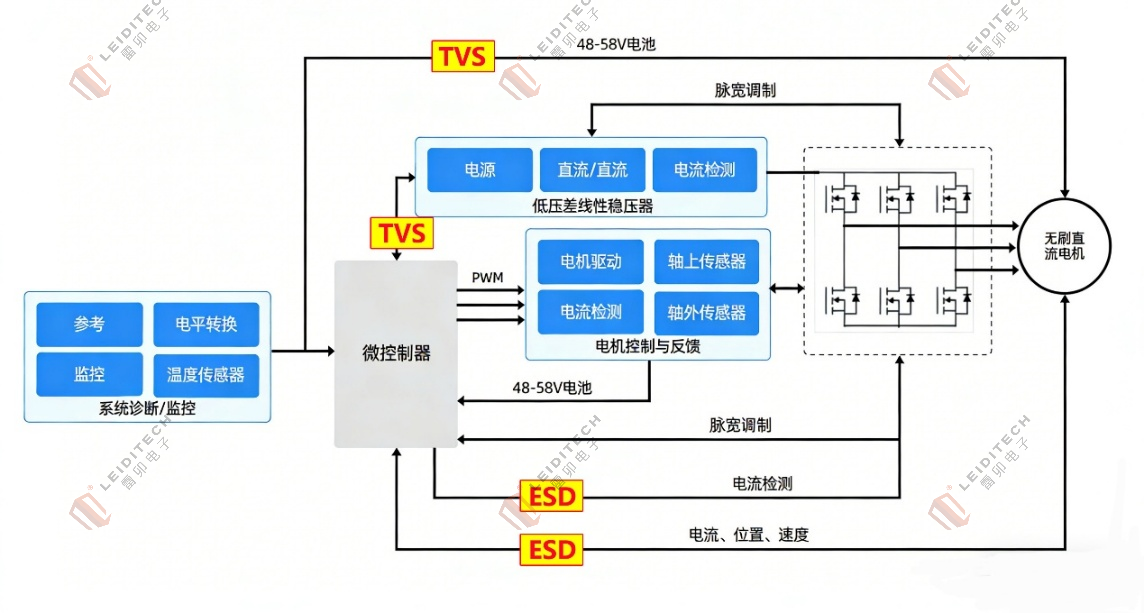

核心动力源：伺服驱动系统与功率级保护

驱动系统是机器人的心脏。在48V至60V DC馈电的三相逆变器架构中，高功率密度与紧凑的布板要求使电气保护面临严峻考验。特别是随着宽禁带半导体（如SiC/GaN）的应用，开关频率大幅提升，系统对共模瞬态抗扰度（CMTI）的要求已跨越100V/ns的门槛。在这种高压摆率环境下，我们雷卯电子的典型策略是利用高效的保护器件保护隔离式栅极驱动器的前端，确保信号完整性。

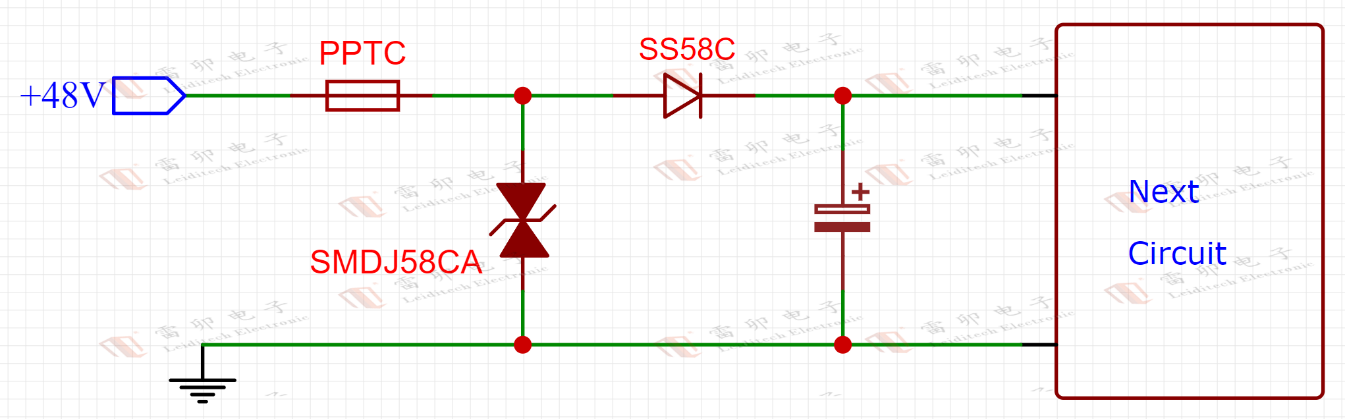

雷卯针对48V电源接口提供浪涌保护，可根据电源应用环境选用适配保护电流的过流防护自恢复保险丝PPTC、过压防护TVS器件以及防反接二极管，满足IEC 61000-4-2等级4要求，即接触放电±30kV、空气放电±30kV，需满足IEC 61000-4-5高等级浪涌测试，可选用雷卯大功率器件。

针对伺服驱动功率级的具体风险点，雷卯（Leiditech）制定了如下针对性防护策略：

同时针对电机驱动/动力接口，采用PTC +大功率TVS防护，抵御过流和过压浪涌，适配人形机器人动力系统需求。

机器人的“感官”：传感与雷达系统的静电抑制

传感器是保障机器人动作精度与运行安全的核心部件，人形机器人关节传感器可实现 ±0.025° 测量精度，而ESD静电极易导致传感器信号异常、姿态失稳甚至芯片永久性损坏。

传感器赋予了机器人识别环境的敏锐感官，毫米波雷达（mmWave）、超声波传感及视觉处理系统是核心感知单元，各类传感器特性对比如下：毫米波雷达具备强穿透性与高精度测距能力，适用于复杂光照及遮挡环境；超声波传感器成本低、响应快，但易受温度与湿度影响；视觉系统依赖算法与算力，对光照变化敏感。三者协同融合，构建多模态感知冗余架构，提升环境识别鲁棒性。所有传感接口均需配置TVS+RC滤波+磁珠三级防护，确保ESD±15kV接触放电下信号零中断。

为了守护这些灵敏的“感官”，我们雷卯电子针对雷达前端及信号接口设计了超低电容（Low Capacitance）ESD器件。这类器件能有效消除静电干扰导致的“电老化”或“电损耗”，确保传感器数据不会因静电积累而产生温漂或偏差。这不仅提升了视觉反馈的精度，更通过防止传感器信号链的长期电气退化，最大化了机器人的视在负载（Apparent Load）能力。

1.关节编码器 / 磁传感器：多通道集成雷卯ESD阵列SMC12，SOT-23小封装，适配紧凑关节空间，匹配 SPI/I2C 接口

2.IMU / 力触觉传感器：选用超低电容器件，不影响微弱信号采集，抵御接触、振动静电

3.视觉 / 超声雷达：采用HDMI/MIPI/USB专用ESD Leiditech  ULC3304P10LV，电容低至0.15pF，不干扰高速数据传输

雷卯推出小体积+大电流+超低电容ESD二极管，适配高密度接口：

·关节传感器、IMU、SPI/I2C/CAN-FD/MIPI 等接口：选用 ESDA33CP30（DFN1006）、ULC3304P10LV（DFN2510）、SMC24LVQ（SOT-23）等，比传统封装节省50%以上布板面积，符合IEC 61000-4-2 ESD等级4（接触 ±8kV，空气 ±15kV）

·传感器配套电源：3.3V 用 SMDA33CDN（DFN1006，IPP=35A）、5V 用 PTVS0542H100（DFN1006，IPP=105A）、12V 用 SD1571P6W（DFN1610，IPP=60A），满足电源静电浪涌防护

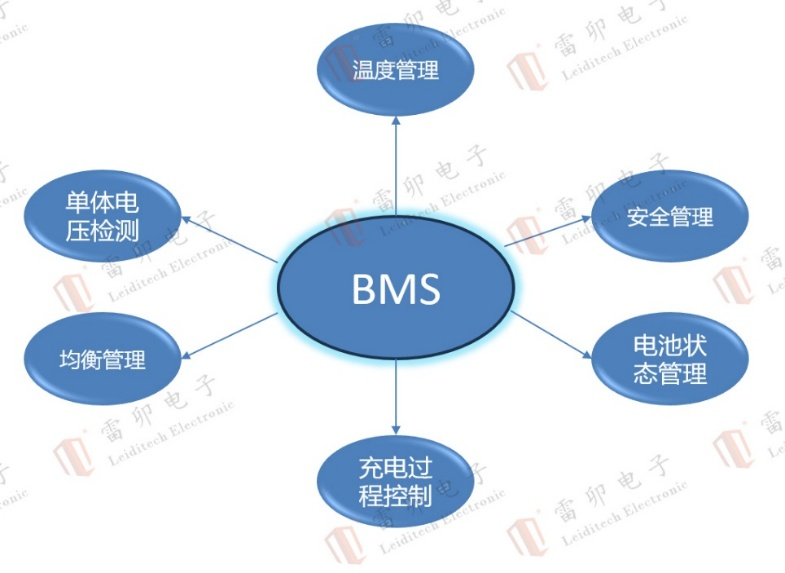

稳定补给站：电池管理系统（BMS）的热与电防护

自主移动机器人（AMR）的续航与安全取决于BMS的稳健性。锂离子电池对温区有着严苛限制：

·充电限制： 0°C 至 45°C（超出此范围易导致电池压力升高、泄气）。

·放电限制： -20°C 至 60°C（高温易引发热失控风险）。

雷卯电子的BMS加固方案贯彻“热电并行”的原则。针对BQ77905等保护IC的外围电路，我们不仅关注基于TMP303/390的精准温控，更在电池Pack引脚和充电接口处部署了工业级浪涌抑制器。通过抑制充放电瞬间产生的电气浪涌，我们防止了监控IC的误触发与损坏，确保了电池在“马拉松”全程中的稳定补给，避免了因电气过应力导致系统效率出现4-8%的潜在降级。

神经网络：工业通信总线的坚固防线

在工业4.0的架构下，机器人内部及节点间的通信（如RS-485、工业以太网）面临着来自逆变器开关噪声的强烈干扰。特别是EnDat 2.2、BiSS和Tamagawa等高精度编码器反馈协议，对EMC抗扰度有着近乎苛刻的要求。

为了给机器人的“神经网络”建立防线，雷卯电子针对RS-485等接口提供了行业领先的三级防护架构：

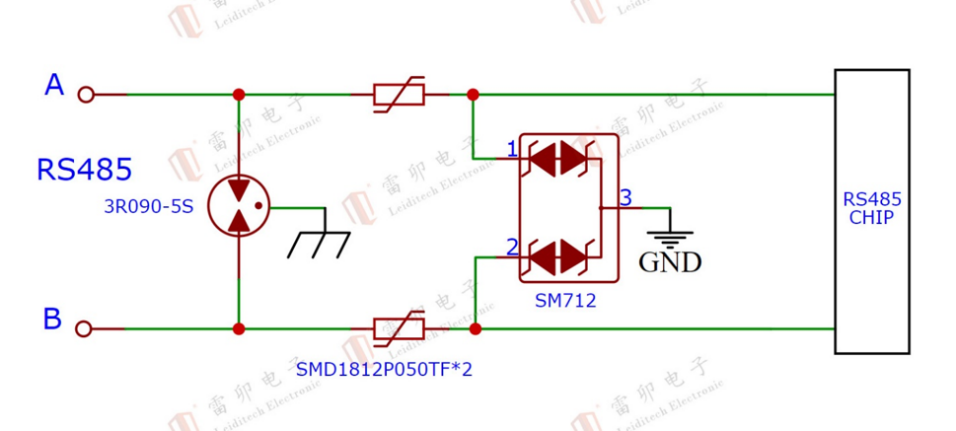

1.雷卯RS-485工业级防护方案：

·第一级（初级防线）：陶瓷气体放电管（GDT）3R090-5S，负责泄放大能量雷击或电源窜入的剧烈浪涌。

·第二级（能量耦合）：选用高精度PPTC（自恢复保险丝）SMD1812P050TF或专用联动电阻，实现级间退耦，限制瞬时电流。

·第三级（精细保护）：选用雷卯低电容、高钳位效率的TVS二极管SM712，将残压精准锁定在处理器安全电压内，确保在强噪声环境下信号传输的“绝对静默”。

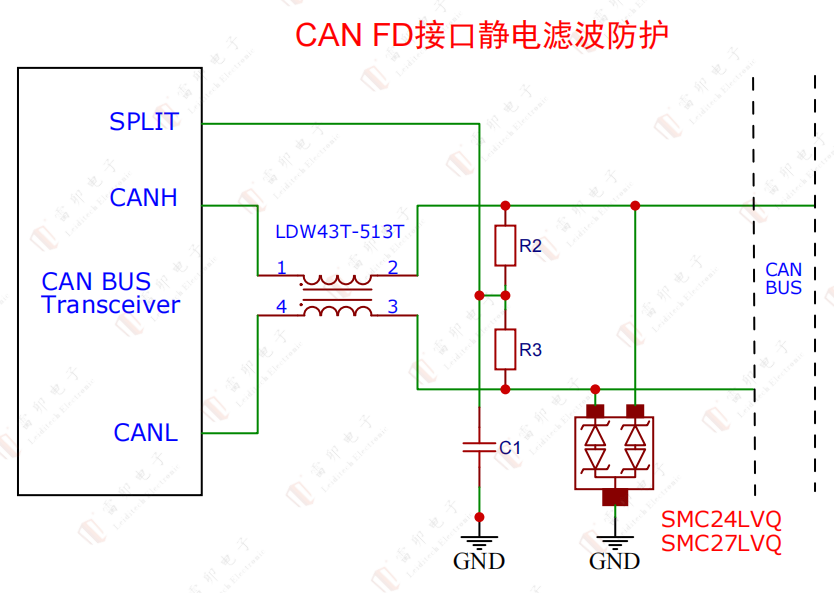

2.CAN-FD高速总线防护：

雷卯针对CAN-FD总线选用SMC24LVQ（SOT-23）ESD器件，电容<5PF，可以保证信号完整性的同时，可滤除杂讯、通过静电测试。满足IEC61000-4-2，等级4，接触放电±30kV，空气放电30kV，保障高速通信稳定，适配人形机器人自主运行的通信需求。

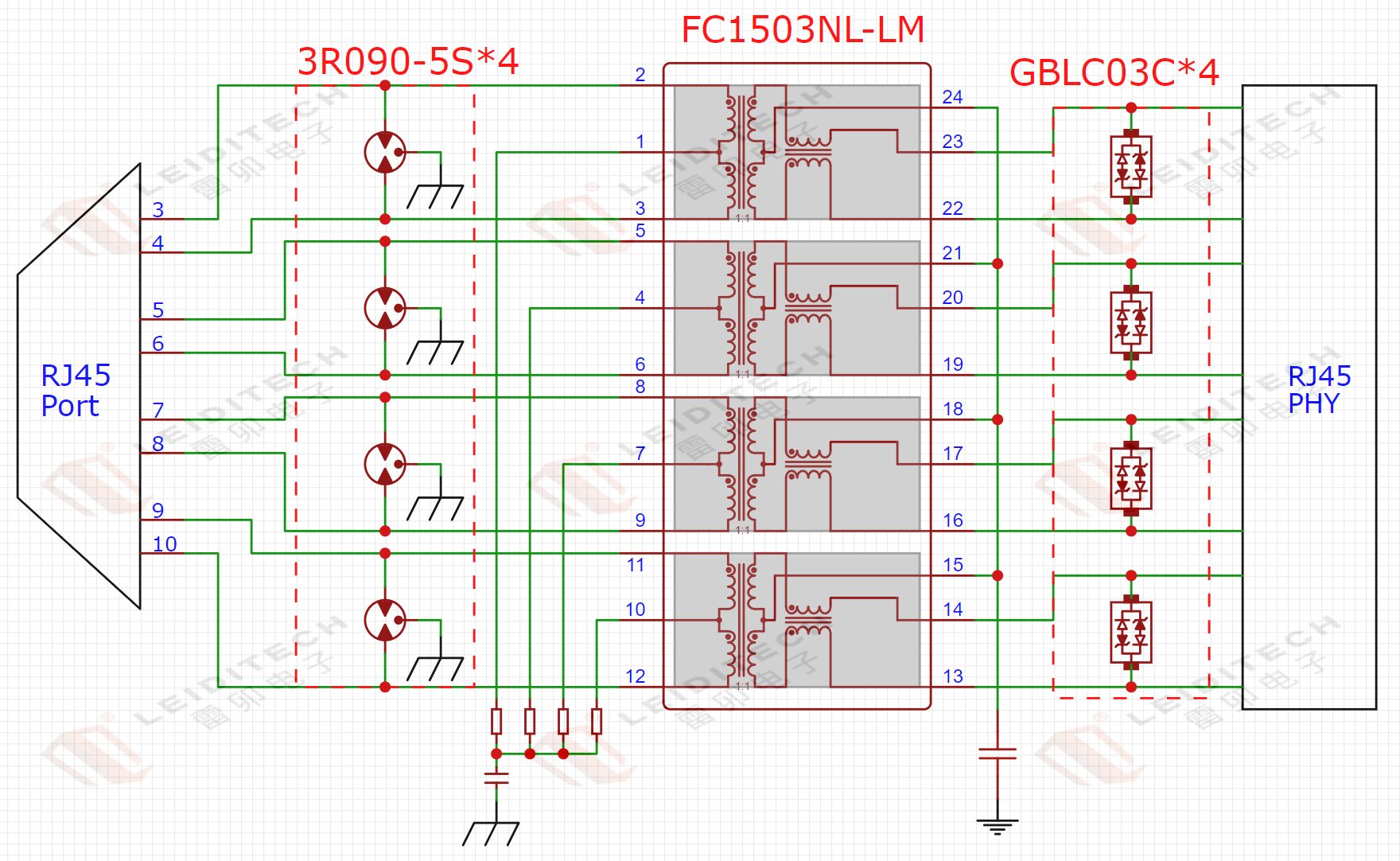

3. 工业以太网：

雷卯（Leiditech）该方案用于室外环境的1000M千兆网口浪涌保护，推荐采用二级防护设计，工作稳定可靠，有效保障信号在高温条件下的完整性。符合IEC61000-4-2标准，等级4，支持接触放电与空气放电均为±30kV；同时满足IEC61000-4-5标准，10/700μs波形，40Ω阻抗，6kV电压，正负各5次测试，高温环境下信号传输稳定，无丢包现象。

总结：雷卯电子助力工业4.0长效运行

在机器人 “马拉松” 的赛道上，在工业4.0的赛场上，系统的视在负载能力和运行寿命是衡量竞争力的唯一硬通货。每一个机电连接点、每一条传感链路都是潜在的EMC薄弱环节。

雷卯电子作为电磁兼容防护专家，致力于将TI等领先硬件平台的性能推向巅峰。我们的防护方案不仅仅是“元器件的堆叠”，更是为机器人系统量身定制的“盾牌”。在“机器人马拉松”的赛道上，雷卯电子是确保系统实现“零停机”的坚实盾牌。可靠性是工业智能化的基石，而雷卯电子正是守护这块基石的铜墙铁壁。
