“作为一个硬件工程师，你是否有过这样的瞬间：

想找一个SOD-323封装、15V的稳压管，手里同时打开了三五家厂商的数据手册，比对着IR（反向漏电流）和Pd（功耗），眼睛都快看花了；

好不容易定下来用BZX84C5V1，可采购同事突然说‘缺货’，建议换MM3Z5V1，你心里顿时一紧：这两者到底能不能直接替代？

稳压管的参数繁多，型号更是浩如烟海。 很多工程师不是不懂原理，而是被这‘最后一公里’的选型落地给难住了。这篇直接为你梳理清楚主流系列的核心参数、封装对应关系。花10分钟读完，下次选型，你至少能省下半天查Datasheet的时间。”

一、稳压管的核心价值

一句话定义：稳压管（齐纳二极管）是一种工作在反向击穿区的特殊二极管，其核心功能是在输入电压波动或负载变化时，提供一个高度稳定的输出电压。

为什么重要？

在电子系统中，电源波动会导致芯片误动作、数据丢失甚至硬件损坏。稳压管就像电路的“电压稳定器”，确保关键模块（如MCU、ADC）始终在安全电压下工作。

示例：手机充电器中，5.1V稳压管确保USB接口输出恒定5V，避免设备过压损坏。

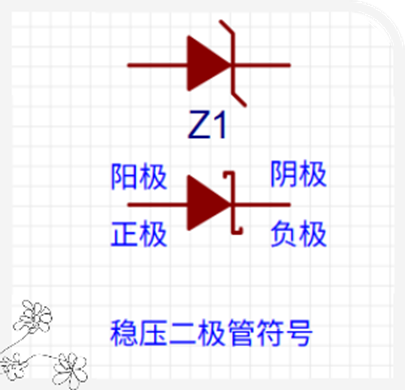

Zener diode 来自于一个叫齐纳的人名，又叫齐纳二极管。与之前讲的瞬态抑制二极管有相似之处。

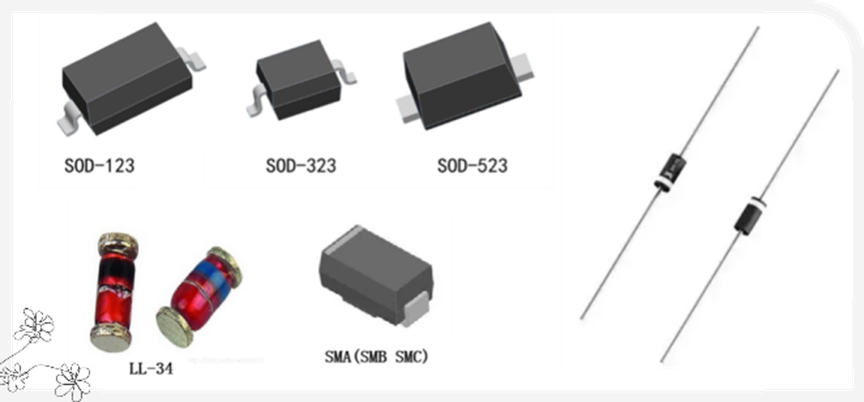

稳压二极管封装外型图

二、工作原理：从“反向击穿”到“电压稳定

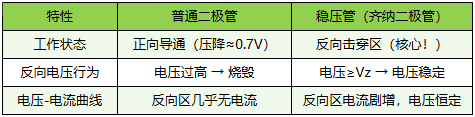

2.1普通二极管 vs 稳压管（关键区别）

2.2 反向击穿机制详解

l  雪崩击穿（>6V）：高反向电压使电子加速碰撞，产生大量自由电子，电流剧增但电压几乎不变。

l  齐纳击穿（<5V）：强电场直接撕裂价电子，形成电流，电压稳定。

形象比喻

想象一条河流（输入电压）流经一个“水闸”（稳压管）：

l  水位（电压）低于阈值 → 水闸关闭，无水流（无电流）。

l  水位超过阈值（Vz） → 水闸自动开启泄洪，水位（电压）始终维持在阈值高度。

稳压二极管在反向击穿前，电阻很大,击穿后迅速降低到一个很小值，之后电流增加而电压保持恒定。

稳压二极管是根据击穿电压来分档的，与PN结的掺杂浓度有关。

因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。

稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。不可以并联。

多数情况下用于对电压精度和功率要求不高的场合，精度高时选用电压基准芯片，功率大时选择专用电源芯片

2.3 电压-电流特性曲线

稳压区：当V ≥ Vz时，电流从Izmin到Izmax变化，电压Vz几乎不变（ΔV ≈ 0）

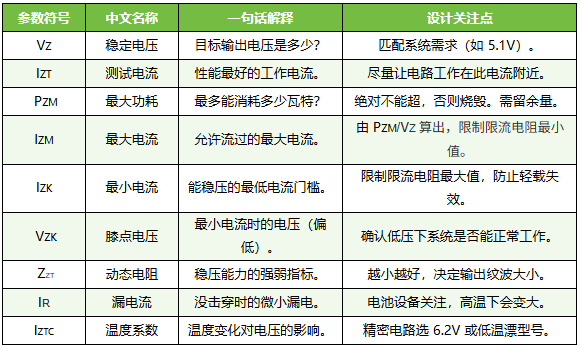

三、性能特点：参数如何影响稳压效果

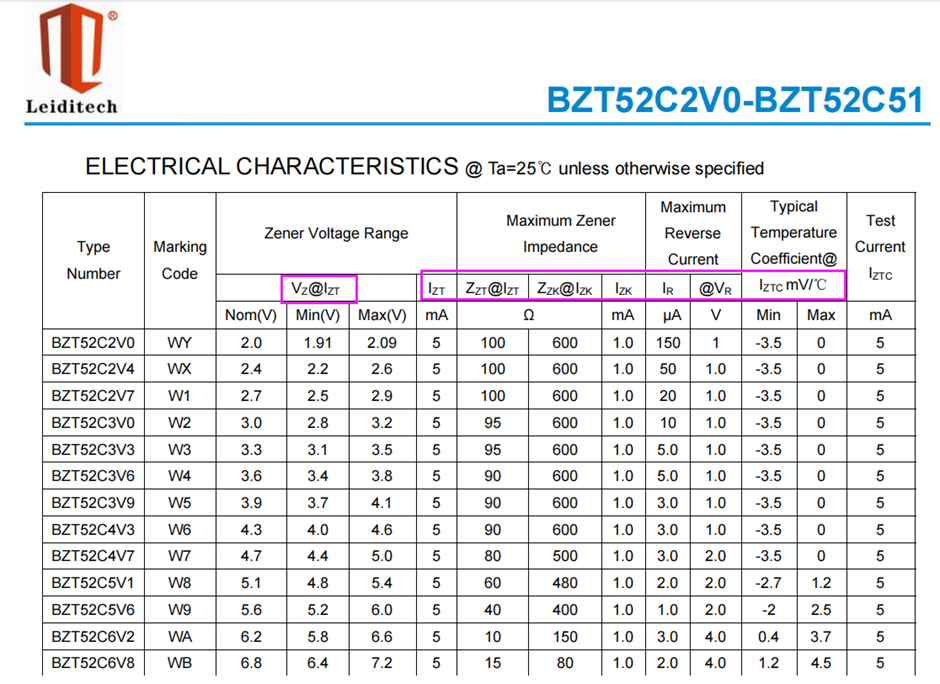

（一）核心稳压类参数（决定“稳多少”）

1. V Z (Zener Voltage) - 稳定电压 / 标称稳压值

含义：这是稳压管最核心的参数。指当流过稳压管的电流达到规定的测试电流（ IZT）时，稳压管两端的电压值。

通俗理解：这就是它的“身份证号”。比如型号是 5.1V 的管子，它的 VZ就是 5.1V。

注意： VZ不是一个绝对固定的点，而是一个范围（例如 4.8V~5.4V），具体取决于精度等级（±5% 或 ±1%）。

2. IZT (Test Current) - 测试电流 / 额定工作电流

含义：厂家在测量 VZ和动态电阻 ZZT时所使用的标准电流值。

工程意义：这是稳压管性能最好、最稳定的工作点。设计电路时，应尽量让稳压管的工作电流接近这个值。

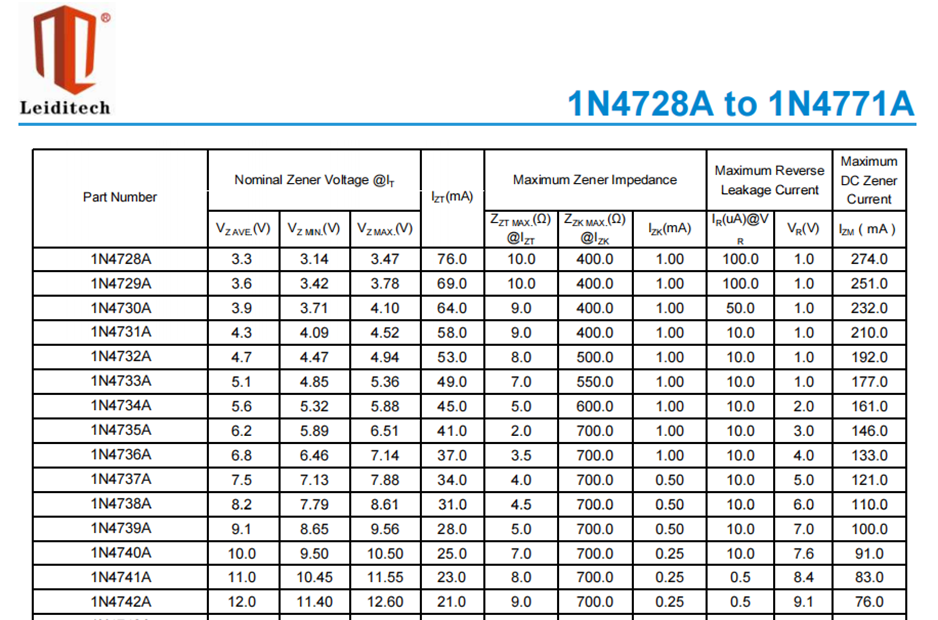

例子：1N4733A (5.1V) 的 IZT通常是 49mA。如果你让它工作在 5mA，虽然也能稳压，但精度会变差。

3. VZK (Zener Voltage at Knee) - 膝点电压

含义：当电流减小到非常小（即 Izk）时，稳压管两端的电压。此时伏安特性曲线开始弯曲，像人的膝盖一样。

特点： Vzk通常比标称的Vz低 5%~10%。

应用场景：在低功耗待机模式下，如果电流很小，输出电压会跌落到

Vzk，而不是 Vz。设计低压系统时必须考虑这一点，防止电压不足导致复位。

（二）、极限安全类参数（决定“能用多大”）

这部分参数决定了稳压管会不会烧坏，是设计的“红线”。

4. PZM(Maximum Power Dissipation) - 最大耗散功率

稳压管可以稳定工作的最大功率值，超过此值可能导致损坏。

计算公式为： PZM=UZ×IZMax

其中，IZMax为最大稳定电流。

常见规格：0.2W，0.3W，0.5W，1.0W，1.5W，3W，5W等。

设计原则：实际工作功率建议控制在PZM的 50%~70% 以内，留出安全余量。

5. IZM(Maximum Zener Current) - 最大稳定电流

含义：在不超过最大功耗PZM的前提下，允许流过稳压管的最大电流。

计算：I ZM≈ PZM / Vz

后果：如果电流超过IZM，稳压管会瞬间烧毁（开路或短路）。

6. IZK(Knee Current) - 膝点电流 / 最小稳定电流

含义：稳压管能够维持基本稳压功能的最小电流。低于这个电流，稳压管就“稳不住”了，电压会随电流剧烈变化。

关系：IZK通常远小于IZT（约为 I ZT的 1/10 或更小）。

设计陷阱：很多电路在空载或轻载时失效，就是因为限流电阻选大了，导致电流小于IZK。

7. IR(Reverse Leakage Current) - 反向漏电流

含义：当加在稳压管上的反向电压低于击穿电压（通常为 VR）时，流过的微小电流。

特点：理想情况下应为 0，但实际上有微安（µA）级的漏电。

重要性：电池供电设备： IR过大会导致待机耗电快。

高温环境：温度升高， IR会急剧增大（可能增大几十倍）。

8. VR (Reverse Voltage) - 反向测试电压

含义：厂家用来测试漏电流IR时施加的电压值。

关系： VR通常设定为小于 VZ的某个值（例如

VZ=5.1，VR可能设为 1V 或 3V）。在这个电压下，管子不应击穿。

（三）动态性能类参数（决定“稳得怎么样”）

这部分参数决定了稳压管对波动和噪声的抑制能力。

9.ZZT (Dynamic Impedance at Test Current) - 动态电阻（工作点）

含义：在额定电流 IZT下，电压变化量与电流变化量的比值 ( ΔV/ΔI )。

物理意义：越小越好！

ZZT越小，说明电流变化时，电压越稳定。典型值：几欧姆到几十欧姆。

应用：计算电源纹波时会用到。 输出纹波=输入纹波×

10.ZZK(Dynamic Impedance at Knee Current) - 动态电阻(膝点）

含义：在最小电流 IZK下的动态电阻。

特点：非常大（几百甚至上千欧姆）。

结论：在轻载（接近 IZK）工作时，稳压管的抗干扰能力极差，输出电压很容易受噪声影响。

（四）、环境特性类参数（决定“受温度影响多大”）

11. IZTC (Zener Impedance Temperature Coefficient) - 稳压温度系数

单位：mV/℃ 或 % / ℃。

含义：温度每变化 1摄氏度，稳压值 VZ变化的大小。

温漂规律（非常重要）：

VZ<5V：齐纳击穿为主，系数为负（温度↑，电压↓）。

V Z >7V：雪崩击穿为主，系数为正（温度↑，电压↑）。

5V<VZ<7V ：两种效应抵消，系数接近零（最稳定）。

选型金律：如果是精密电压基准源，首选 6.2V 左右的稳压管，因为它的温漂最小，最稳定。

四、实战中的逻辑链条-选型

当你拿到一个稳压管 datasheet 时，请按以下逻辑阅读：

1. 看 VZ：是不是我要的电压？精度（±5%）够不够？

2. 看 PZM：我的电路最大电流乘以电压，会不会超过它？（安全第一）

3. 看 IZT和 ZZT：我设计的电流能不能接近？这样稳压效果才最好，纹波才最小。

4. 看IZK ：在我的最小负载情况下，电流会不会掉到 IZK以下？如果会，电压就会跌落。

5. 看IZTC ：我的产品要在户外用吗？温差大吗？如果大，要不要换 6.2V 的或者做温度补偿？

6. 看IR ：如果是电池供电，这个漏电流会不会让我电池几天就没电了？

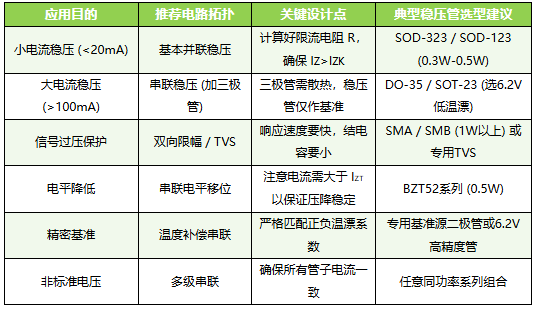

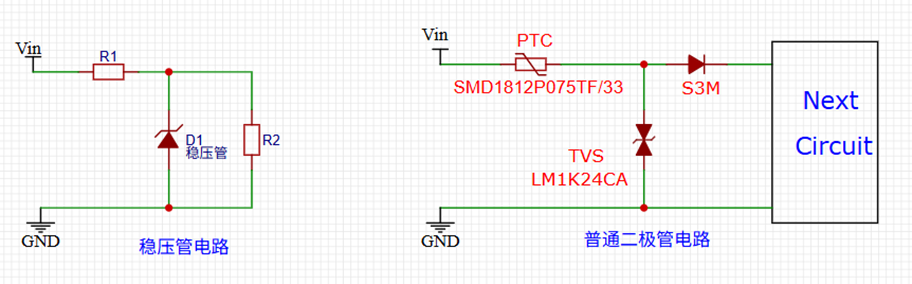

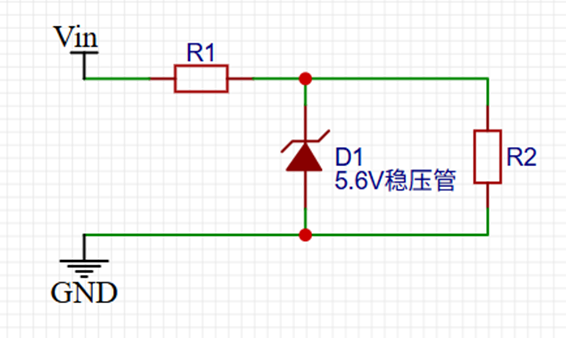

五、稳压管的主要应该用电路

六、参数计算：从理论到实用设计

1 限流电阻计算

R = (Vin - Vz) / (Iz + IL)

其中：

  Iz = 稳压管电流（需在Izmin ~ Izmax之间）

  IL = 负载电流 = Vz / RL

2 计算步骤（附实例）

设计目标：5V稳压电路

输入电压 Vin = 12V（波动范围10V~15V）

负载电阻 RL = 250Ω（最大负载电流 IL_max = 5.1V/250Ω ≈ 20.4mA）

稳压管型号：1N4733A（Vz=5.1V, Izt=50mA, Pzm=1W）

计算过程：

1. 确定Iz范围：

Izmax = Pzm / Vz = 1W / 5.1V ≈ 196mA

Izmin = 5mA（典型值，参考手册）

→ Iz范围：5mA ~ 196mA

2. 计算限流电阻R：

最小R值（当Iz最大 + IL最大时，确保Vin=15V不超Izmax）：

R_min = (15V - 5.1V) / (196mA + 20.4mA) ≈ 9.9V / 216.4mA ≈ 45.7Ω

最大R值（当Iz最小 + IL最小时，确保Vin=10V仍能稳压）：

R_max = (10V - 5.1V) / (5mA + 0mA) = 4.9V / 5mA = 980Ω

→ R应选在45.7Ω ~ 980Ω之间，标准值选220Ω（兼顾效率与稳定性）

验证功耗：

3. 最大功耗点：

Vin=15V, R=220Ω

I_total = (15-5.1)/220Ω ≈ 45mA

Pz = Vz × Iz = 5.1V × (45mA - 20.4mA) ≈ 5.1V × 24.6mA ≈ 0.125W（远低于Pzm=1W，安全）

✅ 设计结论：R=220Ω，稳压管选1N4733A（5.1V/1W），覆盖Vin=10V~15V范围。

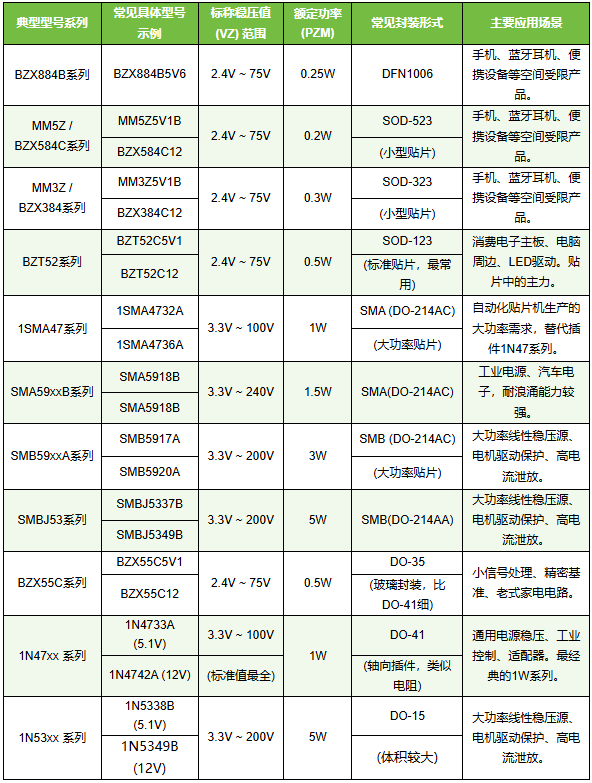

七、上海雷卯稳压管常用型号、封装与功率速查表
