医疗设备EMC防护全解析：从问题根源到一站式解决方案
作为拥有16年EMC防护经验的工程师，我见证了无数医疗设备因EMC问题导致的认证失败、临床故障甚至医疗风险。医疗设备直接关系患者生命安全，其EMC性能不仅是市场准入的硬性门槛，更是医疗质量的核心保障。本文将系统梳理医疗设备的产品分类、常见EMC问题与防护要点、全球核心标准，并分享雷卯电子经过大量临床验证的医疗级EMC防护方案。

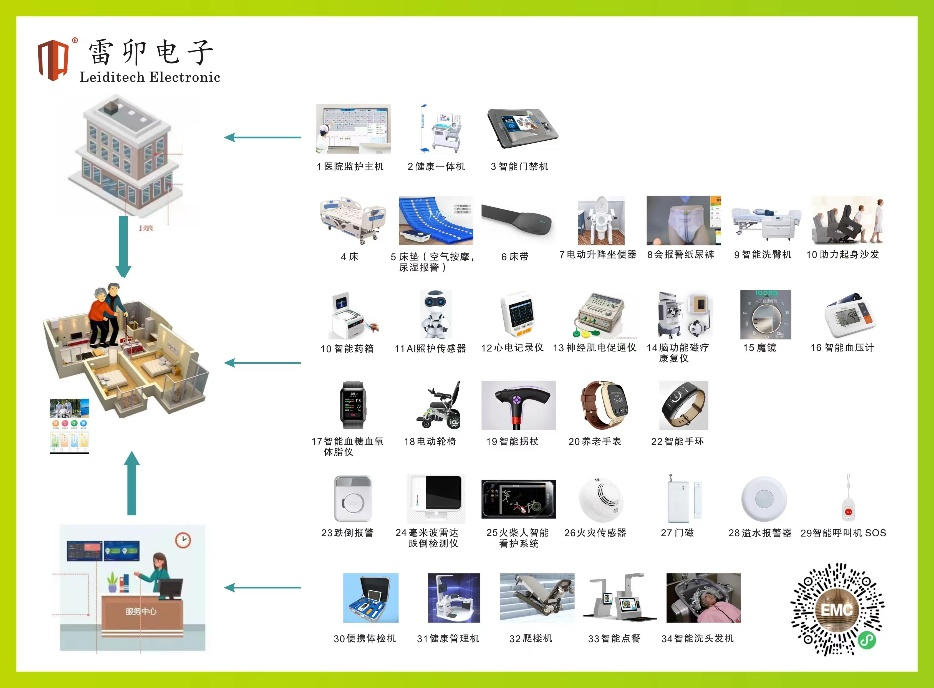

医疗设备产品分类
根据功能风险等级与EMC特性，医疗设备可分为四大类，不同类别面临的EMC挑战差异显著：
1.1 生命支持类设备（最高风险等级）
·典型产品：输液泵/注射泵、CPAP呼吸机、医用制氧机、心电监护仪、除颤仪
·EMC 核心痛点：任何电磁干扰都可能直接危及患者生命，如输液泵输注精度异常、呼吸机停机、监护仪数据跳变
·关键要求：需满足IEC 60601-1-2最高等级抗扰度要求，自身电磁发射不得干扰其他生命支持设备
1.2 诊断检测类设备
·典型产品：心电图机、脉动式血氧计、血压监护仪、超声诊断仪、CT/MRI 配套设备
·EMC 核心痛点：微弱生理信号易受电磁干扰导致检测结果失真，如心电图基线漂移、血氧读数跳变
·关键要求：模拟信号链路需具备极强的抗干扰能力，工频磁场抗扰度是核心测试项
1.3 体外诊断 (IVD) 类设备
·典型产品：血栓弹力图仪、血凝仪、粪便分析仪、流式细胞仪、免疫测定分析仪
·EMC 核心痛点：光学检测系统、精密传感器易受电磁干扰，机械传动系统受 EFT 脉冲影响精度下降
·关键要求：需同时满足电磁抗扰度与发射限值，确保检测结果的准确性与重复性
1.4 康复护理类设备
·典型产品：电动医疗床、电动轮椅、耳鸣耳聋综合诊疗设备、牙科治疗设备
·EMC 核心痛点：电机驱动产生的强电磁干扰易超标，同时自身控制电路易受外部干扰导致误动作
·关键要求：电机 EMI 抑制与控制电路抗扰度需协同设计，避免患者跌落等安全事故
医疗设备常见EMC问题分类与防护要点
基于雷卯电子医疗设备整改经验，我们将医疗设备最常见的EMC问题归纳为7大类，并针对性提出核心防护要点：
|
EMC 问题类型 |
典型表现 |
临床危害 |
核心防护要点 |
|
静电放电 (ESD) 抗扰度差 |
接触 ±8kV 放电后 MCU 复位、显示屏闪烁、数据错误、死机；干燥环境下操作面板易触发故障 |
抢救场景下设备失控，直接威胁患者安全；检测中断导致样本浪费 |
1. 所有对外接口加装低结电容 ESD/TVS器件 2. 金属外壳与接口屏蔽层 360°接地 3. 软件增加看门狗与数据校验机制 |
|
射频干扰 (RFI) 敏感度高 |
WiFi / 手机 / 蓝牙干扰下出现误报警、检测结果偏差、通信中断 |
医生误诊；生命支持设备异常停机 |
1. 敏感信号线采用双绞屏蔽线 2. 无线模块独立屏蔽并远离模拟电路 3. 软件增加数字滤波与异常值剔除算法 |
|
快速瞬变脉冲群 (EFT) 抗扰度不足 |
电网波动、其他设备启停时设备重启、程序错乱、参数异常 |
治疗中断；检测数据丢失 |
1. 电源端口加装EFT滤波器与压敏电阻 2. 信号端口增加共模扼流圈 3. 采用隔离电源模块 |
|
传导发射 (CE) 超标 |
开关电源、电机驱动产生的高频噪声通过电源线传导至电网，干扰同网其他医疗设备 |
多设备协同使用时系统故障；无法通过 CE/FCC 认证 |
1. 电源输入级设计多级π型滤波 2. 电机驱动线串接共模扼流圈 3. 使用医疗级低噪声电源模块 |
|
辐射发射 (RE) 超标 |
高频电路、无线模块向外辐射电磁波，干扰周边敏感设备；30MHz-1GHz 频段最易超标 |
影响心电监护仪、脑电图机等设备正常工作；无法通过上市认证 |
1. 优化PCB布局，缩小高频回路面积 2. 关键电路模块加装金属屏蔽罩 3. 长线缆两端增加磁环滤波 |
|
浪涌 (Surge) 抗扰度不足 |
雷击、电网切换后设备黑屏无法开机、传感器通信失败、电路板烧蚀 |
设备永久性损坏；紧急情况下无法使用 |
1. AC 电源端口采用 "GDT+MOV+TVS" 三级防护 2. 信号端口增加气体放电管与 TVS 组合防护 |
|
工频磁场抗扰度差 |
靠近变压器、MRI 设备时检测数值波动、基线漂移 |
诊断结果不准确；长期使用后校准偏差超 10% |
1. 传感器电路采用高导磁合金屏蔽 2. 采用差分信号传输方式 3. 软件增加工频陷波算法 |
全球医疗器械EMC核心标准汇总
医疗器械EMC标准体系严格且完善，以下是目前全球通用的核心标准，所有出口与国内上市产品必须满足对应要求：
|
标准类型 |
标准编号 |
标准名称 |
适用范围 |
核心要求 |
|
国际通用基础标准 |
IEC 60601-1-2:2014+AMD1:2020 |
医用电气设备 第 1-2 部分：基本安全和基本性能的通用要求 并列标准：电磁兼容性要求和试验 |
所有医用电气设备 |
静电放电 ±8kV 接触 /±15kV 空气；射频抗扰度 10V/m@80-2700MHz；EFT±2kV 电源端口；浪涌 ±2kV 线对地 |
|
CISPR 11:2022 |
工业、科学和医疗设备 射频骚扰特性 限值和测量方法 |
所有医用电气设备 |
传导发射 150kHz-30MHz；辐射发射 30MHz-1GHz；Class B家庭/医疗环境通用；Class A：专业医疗环境专用，需在说明书标注干扰提示 |
|
|
IEC 61000-4 系列 |
电磁兼容 (EMC) 试验和测量技术 |
所有电子设备 |
规定了 ESD、EFT、浪涌、射频抗扰度、工频磁场、电压暂降、共模骚扰等各项测试的方法与等级 |
|
|
国内强制标准 |
YY 9706.102-2021 |
医用电气设备 第 1-2 部分：基本安全和基本性能的通用要求 并列标准：电磁兼容性要求和试验 |
所有国内上市医用电气设备 |
修改采用 IEC 60601-1-2:2007，2023 年 5 月 1 日起强制实施 |
|
GB/T 18268.1-2025 |
测量、控制和实验室用电气设备电磁兼容性要求 第 1 部分：通用要求 |
体外诊断 (IVD) 设备 |
规定了 IVD 设备的通用 EMC 要求 |
|
|
GB/T 18268.26-2010 |
测量、控制和实验室用电气设备电磁兼容性要求 第 26 部分：特殊要求 体外诊断 (IVD) 医疗设备 |
体外诊断 (IVD) 设备 |
IVD 设备专项 EMC 要求，测试中需保持检测功能正常 |
|
|
专用产品标准 |
IEC 60601-2-52:2009+AMD1:2015 |
医用电气设备 第 2-52 部分：医用病床的特殊要求 |
电动医疗床/电动椅 |
电机驱动 EMI 限值；抗扰度测试中不得出现意外移动 |
|
IEC 60601-2-24:2021 |
医用电气设备 第 2-24 部分：输液泵和输液控制器的基本安全和基本性能专用要求 |
输液泵/注射泵 |
输注精度在 EMC 测试中不得超出允许范围；高优先级报警功能不得失效 |
|
|
ISO 80601-2-69:2020 |
医用氧气浓缩器 安全要求 |
医用制氧机 |
氧浓度在 EMC 干扰下不得出现异常；电源适应性需满足 ±2kV浪涌 |
|
|
YY 9706.261-2023 |
医用脉搏血氧仪专用要求 |
脉动式血氧计 |
SpO₂测量误差在射频干扰下不得超过 ±3%；脉率误差不得超过 ±5bpm |
为方便企业快速合规，雷卯电子已整理好最新医疗器械EMC标准包。如需下载标准原文、测试清单或设计指导，请联系雷卯客服人员获取。
雷卯电子针对医疗设备防护器件推荐方案
雷卯电子针对医疗设备的特殊需求，开发了全系列防护器件，具有低漏电流、低结电容、高可靠性等特点，所有产品均符合RoHS、REACH环保要求。
4.1 电源接口防护方案：
电源接口是电磁干扰进出设备的主要通道，需采用分级防护设计。
|
接口 |
应用设备 |
防护需求 |
雷卯料号 |
封装 |
参数 |
|
AC电源接口 |
CPAP 呼吸机、血栓弹力图仪、电动床、制氧机 |
浪涌防护 ±2kV；EFT防护 ±2kV； |
2R600TB-8 |
2R |
GDT，600V，10kA |
|
14D561K |
14D |
压敏，560V，4.5kA |
|||
|
14D511K |
14D |
压敏，511V，4.5kA |
|||
|
12V/24V DC电源接口 |
便携式血凝仪、耳鸣诊疗设备、输液泵 |
浪涌防护 ±1kV；静电防护 ±8kV |
2R090TB-8 |
2R |
GDT, 90V，10kA |
|
20D820K |
20D |
压敏，82V，6.5kA |
|||
|
20D820KJ |
20D |
压敏，82V，10kA |
|||
|
SMBJ24CA |
SMB |
TVS，24V，600W |
|||
|
SMBJ15CA |
SMB |
TVS，15V，600W |
|||
|
DC电源接口 |
脉动式血氧计、心电图机、血压监护仪 |
静电防护 ±8kV；浪涌防护 ±0.5kV |
3R090-5S |
3R |
GDT，90V，5kA |
|
SMBJ6.5CA |
SMB |
TVS，6.5V，600W |
4.2 信号接口防护方案:
信号接口需在保证防护性能的同时，不影响信号传输质量。
|
接口 |
应用设备 |
防护需求 |
雷卯料号 |
封装 |
参数 |
|
USB 2.0 |
所有医疗设备 |
静电防护低结电容 |
SR05 |
SOT143 |
ESD,5V,0.45pF |
|
ESDA05CPLV |
DFN1006 |
ESD,5V,0.5pF |
|||
|
SMF6.5CA |
SOD123 |
TVS,6.5V |
|||
|
USB 3.0 |
所有医疗设备 |
静电防护低结电容 |
ULC0524P |
DFN2510 |
ESD,5V,0.6pF |
|
RS-485 |
血栓弹力图仪、粪便分析仪、制氧机 |
浪涌防护 ±1kV；静电防护 |
P0080SB |
SMB |
TSS,6V,80pF |
|
RS-232 |
P0220SB |
SMB |
TSS,15V,100pF |
||
|
以太网 |
医疗分子分析仪、流式细胞仪、监护仪 |
浪涌防护 ±2Kv |
3R090-5S |
3R |
GDT,90V,5kA |
|
GBLC03C |
SOD323 |
ESD,3.3V,1pF |
|||
|
SPI/I2C |
所有带MCU 的医疗设备 |
静电防护 ±15kV； |
ULC0524P |
DFN2510 |
ESD,5V,0.6pF |
|
蓝牙/WiFi 天线 |
CGM、便携式血凝仪、电动床 |
静电防护；极低结电容 |
ULC0542C18 |
DFN1006 |
ESD,5V,0.18pF |
|
音频 (3.5mm) |
耳鸣耳聋综合诊疗设备、输液泵 |
静电防护 ±15kV；低失真 |
GBLC08C |
SOD323 |
ESD,8V,1pF |
|
ESDA05CPLV |
SOD882 |
ESD,5V,0.5pF |
|||
|
电机驱动 |
电动床、输液泵、制氧机 |
静电浪涌防护±1kV |
ULC0311CDN |
SOD882 |
ESD,3.3V,0.3pF |
医疗设备EMC防护是一个系统工程，需要从PCB布局、屏蔽接地、滤波设计、器件选型等多个环节综合考虑。在 16 年的行业经验中，我发现80% 的 EMC 问题都可以在设计初期通过合理的器件选型避免，后期整改不仅成本高昂，还会严重延误产品上市时间。
雷卯电子拥有专业的EMC技术团队，可提供从器件选型、方案设计到整改认证的一站式服务。如果您在医疗设备EMC设计或认证过程中遇到任何问题，欢迎随时与我们交流，我们将基于丰富的行业经验为您提供定制化解决方案。
