割草机器人核心构成：

割草机器人是一款能自主完成草坪修剪的户外智能装备，凭借精准协同的核心系统，轻松解放双手，实现高效草坪养护。其核心组成与功能如下：

Ÿ   控制单元：靠主控芯片（MCU）和算法发号施令，是整台设备的 “指挥中心”；

Ÿ   感知系统：超声、激光避障传感器、GPS 定位传感器、边界传感器这些 “眼睛耳朵”；

Ÿ   动力系统：锂电池组、驱动电机 + 切割电机、电机驱动模块；

Ÿ   辅助系统：Wi-Fi 、蓝牙通信模块、自动充电座、故障检测模块。

割草机器人的各部件的协同配合，让其能自主完成草坪修剪；而做好静电浪涌防护，就是为这些部件筑起 “安全屏障”，避免因静电或浪涌导致设备故障、性能衰减，让机器人长久稳定地发挥智能养护优势～

上海雷卯电子全链路静电浪涌防护方案

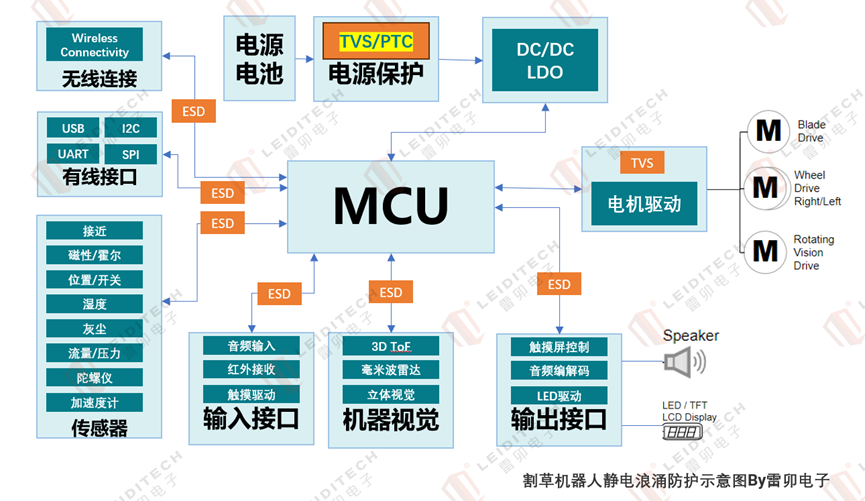

针对智能割草机的系统架构与应用场景，推出全链路的静电（ESD）与浪涌（Surge）防护方案，有效提升割草机产品可靠性、安全性和认证通过率。

通信接口静电防护方案：

智能割草机依赖USB、UART、I²C等通信接口进行固件升级、状态回传及人机交互，同时需要频繁插拔充电器完成自动回充。这些接口暴露在外，极易受到人体静电冲击。

• 上海雷卯采用超低电容ESD器件ULC0524P，电容值≤0.3pF，完美兼容USB 3.0/Type-C等高速信号，不影响数据传输速率，满足IEC61000-4-2（等级4），且防护能力可达接触放电±25kV，空气放电±25kV 。
•

• UART提供115200 bps的传输速度，雷卯电子采用分立器件防护, 方便设计放置，保证信号完整性。ESDA33CP30，SMDA05CCN，ULC0542C满足IEC61000-4-2，等级4。
•

·         SPI提供最高10Mbps传输速度，雷卯电子采用集成器件SMC12防护，既便于设计布局，又能保证信号完整性，满足IEC61000-4-2，等级4，且防护能力可达接触放电±30kV，空气放电±30kV。

传感器模块静电浪涌防护方案：

智能割草机配备按键、红外接近传感器、ToF测距模块、霍尔位置检测等多种传感器，用于实现安全避障、自动唤醒和精准导航。这些高灵敏度模拟/数字信号线路对静电极为敏感。

• 针对控制按键，雷卯采用普通低电容ESDA33CP30/ ESDA05CP30分立器件防静电，满足IEC61000-4-2，等级4， 且防护能力可达接触放电±30kV，空气放电±30kV。
•

• 针对红外、ToF等光学传感器电源线，雷卯采用SMBJ33CA进行电源浪涌防护，覆盖10-30V电压范围，有效钳位前端的浪涌和后端继电器产生的过压；

电机驱动和电源模块浪涌防护方案：

轮毂驱动与刀盘电机是割草机的动力核心，其MOSFET驱动电路在启停过程中会产生高dv/dt瞬态电压，叠加外部浪涌易造成功率器件击穿。

• 雷卯推荐在MOSFET栅极并联高可靠性TVS器件，快速钳位过压至安全水平，典型VRWM选型：15V~18V，VC范围24.4V~29.2V；如 SMBJ15A（VRWM15V/VC24.4V）、SMBJ18A（VRWM18V/VC29.2V）
•

• 雷卯电子推荐在DC-DC输入端增加TVS钳位、防反电路，隔离电机噪声对控制系统的反灌干扰；
• 雷卯针对24V电源系统根据电源所处环境，适配合适保护电流的TVS器件，满足IEC61000-4-2，等级4，接触放电8KV，空气放电15KV。

满足IEC61000-4-5浪涌测试，需选用大功率的TVS器件，具体根据需要通过的浪涌测试等级来匹配，详询雷卯EMC小哥。

从一颗TVS二极管到整机静电浪涌防护架构，雷卯电子以深厚的技术积累与丰富的行业经验，为智能割草机提供可靠、高效、合规的静电与浪涌防护解决方案。我们不仅供应优质元器件，更提供免费静电浪涌摸底测试、定制化选型建议与FAE现场支持，真正成为客户值得信赖的EMC合作伙伴。
