XY002新移开源MT2503开发板
XY002新移开源MT2503开发板

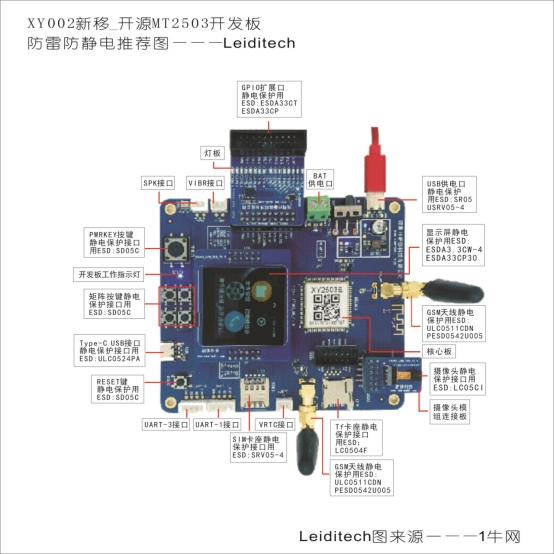

1、开发板功能标识简述
|
1 |
SPK接口 |
连接扬声器的底座接口 |
|
2 |
VIBR接口 |
连接马达的底座接口 |
|
3 |
灯板 |
开发板扩展灯板，安装时注意方向 |
|
4 |
GPIO扩展口 |
用来扩展新功能的预备GPIO口 |
|
5 |
BAT供电口 |
可使用3.5V-4.35V电源供电开机，通电时注意正负极 |
|
7 |
USB供电口 |
使用Type-C数据线，接入5V电源后供电开机 |
|
8 |
显示屏 |
开发板标配1.54寸（240*240）显示屏 |
|
9 |
GSM天线 |
弯头内螺内针小辣椒天线 |
|
10 |
核心板 |
XY2503VAE核心板 |
|
11 |
摄像头 |
GC0310串行30Wcamera模组 |
|
12 |
摄像头模组连接板 |
扩展板，上面可安装摄像头 |
|
13 |
TF卡座 |
支持最大容量为32G |
|
14 |
GSM天线 |
弯头内螺内针小辣椒天线 |
|
15 |
VRTC接口 |
后备电池接口 |
|
16 |
SIM卡座 |
Mirco SIM卡座，只支持移动联通 |
|
17 |
UART-1接口 |
可用于调试及外设通信 |
|
18 |
UART-3接口 |
可用于调试及外设通信 |
|
19 |
RESET 键 |
按下此键，系统会进行复位 |
|
20 |
Type-C USB接口 |
Type-C USB口,trace调试及文件存储 |
|
21～24 |
矩阵按键 |
接在CPU上的矩阵按键，可以通过软件自定义功能 |
|
25 |
开发板工作指示灯 |
开发板工作时，此灯就会亮 |
|
26 |
PWRKEY按键 |
通电后可长按此键进行开机与关机操作 |
2、核心板介绍
XY2503是一款GSM+GPRS+BT+GPS+BAIDUOR的模块，SMT封装。其性能稳定，外形紧凑，性价比高，功能强大，拥有良好的可扩展性和设计灵活性，能适用于各种产品设计需求。产品主要定位在定位，可穿戴行业，GPRS通讯，物联网等行业。
雷卯专心为您解决防雷防静电问题，有实验室供检测。更多产品资讯请看小程序“EMC电磁兼容社区”。开发板资料转自1牛网。谢谢！
