这两种TVS有啥不同？
当我们查看TVS二极管的规格书 ,常会看到有以下两种种引脚功能标识图：
对于初学者，看到感到疑惑，他们一样吗？他们有啥区别？为啥有的两个尖头往外 ，阳极连在一起，有的两个尖头往里，阴极连在一起？一连三问。EMC小哥根据自己经验略作分析。
使用这两种图的规格书上都有标注 bidirectional ESD protection diode。因此可以确定这两种的功能是一样的，都是双向保护二极管。
图1在国外品牌规格书上看到的比较多，比如Nexperia(安世)，Littelfuse(美国力特)，VISHAY(威世)等等，图2 国内品牌使用比较多，比如上海雷卯。
我们看两种TVS二极管在电路中的应用：参看图3，图4。
先看上图3： 静电过来后首先反向击穿通过D1连接1脚的二极管，然后再正向通过D1的下方连接2脚二极管，（减去大约0.7V ），最后导入到地。
图4静电过来后首先正向通过D2的上方连接1脚二极管（减去大约0.7V ）,然后反向击穿通过D2连接2脚的二极管，最后导入到地。
所以，静电进来后两种TVS二极管都是要经过一次反向击穿和正向导通电压才导入到地，所以从电气性能上分析这两种实现的功能是一样的，从应用上是没有区别的。
那他们本质上有区别吗？我们知道二极管是有PN结组成，如图5，电流从P极进去，N极出来，正向导通， 硅管的管压降VF为0.7V。
对于TVS二级管，因为是反向击穿起保护作用，所以是从N极流入P极，P极到N极是正向导通。

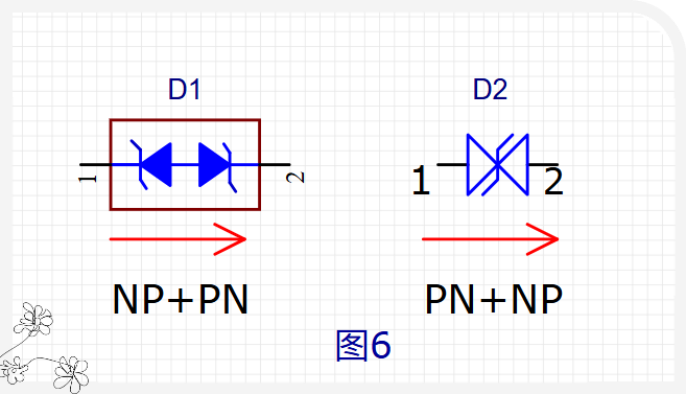

那么上面图1，图2两种TVS二极管功能图内部结构可以近似如下图表示
这就是这两种二极管内部叠层结构不同。
因此，从电气特性角度分析，图1和图2所示均为双向TVS二极管，应用上没有区别，仅内部结构存在差异。对工程师而言，只要器件规格书中的参数相近，所实现的功能一致，二者便具备替代性。
