医疗设备的电磁兼容性 (EMC) 直接关系到临床诊断的准确性和患者的生命安全。半自动血栓弹力图仪作为手术室、ICU、检验科的核心凝血功能检测设备，其检测结果的微小偏差都可能导致错误的临床决策，甚至危及患者生命。随着医院电磁环境日益复杂，核磁共振、高频电刀、无线通信设备等产生的电磁干扰，以及操作过程中的静电放电、电源浪涌等问题，对半自动血栓弹力图仪的 EMC 性能提出了严苛要求。

上海雷卯电子 (leiditech) 作为国内领先的 EMC 防护方案和元器件供应商，深耕防护领域十六余年，针对半自动血栓弹力图仪的特殊应用场景，基于IEC60601-1-2 国际医疗设备 EMC 标准和 GB/T18268.1、GB/T18268.26 国内标准，开发了完整的静电浪涌防护解决方案，帮助设备厂商轻松通过医疗认证，确保设备在复杂医院环境下稳定可靠运行。本文雷卯EMC小哥团队将从产品功能构造、标准要求、防护原理到具体元器件选型，全面解析半自动血栓弹力图仪的 EMC 防护技术。

一、半自动血栓弹力图仪功能构造

1 产品核心功能与临床价值

半自动血栓弹力图仪是一种通过模拟人体内凝血过程，实时监测血液凝固动态变化的分析仪器。它能够全面反映从凝血因子激活、纤维蛋白形成到血块溶解的全过程，提供 R 值 (凝血反应时间)、K 值 (血块形成时间)、α 角 (血块形成速率)、MA 值 (最大血块强度) 等关键凝血参数，广泛应用于外科手术围术期凝血管理、创伤急救、心脑血管疾病诊疗、产科出血预防等临床场景，是指导临床输血和抗凝治疗的重要依据。

2 核心系统构造

典型的半自动血栓弹力图仪主要由以下几个核心模块组成：

·电源系统：包括 AC 220V 电源输入单元和 DC12V/24V 内部供电单元，为整个设备提供稳定的电能

·主控系统：以高性能微处理器 (MCU) 为核心，负责数据处理、算法运算和整机控制

·检测系统：通过高精度力学传感器检测血液凝固过程中的粘弹性变化，是设备的核心检测单元

·人机交互系统：包括 SPI 接口显示屏、按键、指示灯等，实现操作控制和结果显示

·通信系统：包括 USB2.0、RS-232、RS-485、以太网等接口，用于数据传输、打印输出和远程控制

3 医院环境下的 EMC 防护挑战

在医院复杂的电磁环境中，半自动血栓弹力图仪面临着多重 EMC 挑战：

·外部射频干扰：核磁共振设备、高频电刀、无线 AP、手机等产生的射频电磁场，可能耦合到设备的信号线路中，干扰传感器微弱信号的采集和处理，导致 R 值、K 值等关键参数不准确

·电源传导干扰：医院电网中存在的电压波动、谐波、电快速瞬变脉冲群 (EFT) 和浪涌 (Surge)，可能通过电源线路侵入设备内部，损坏电路元件

·静电放电 (ESD) 干扰：医护人员在插拔检测试剂瓶、连接外部设备时产生的静电放电，可能导致设备死机、数据丢失甚至硬件损坏

·热插拔冲击干扰：USB、RS-232 等接口的热插拔操作会产生瞬间的电压和电流冲击，可能损坏接口芯片

4 整体 EMC 防护框图

为了系统性解决上述 EMC 问题，雷卯电子设计了如下半自动血栓弹力图仪整体 EMC 防护框图，遵循 "分级防护、层层设防" 的原则，在电源入口和各个对外接口处都设置了相应的防护器件：

二、雷卯一站式 EMC 防护方案详解

1 AC 电源接口 EMC 及可靠性设计

标准要求：

根据 IEC60601-1-2:2014《医用电气设备 第 1-2 部分：安全通用要求 并列标准：电磁兼容 要求和试验》和 GB/T18268.1-2010《测量、控制和实验室用的电设备 电磁兼容性要求 第 1 部分：通用要求》，医疗设备的 AC 电源接口需要满足：

·静电放电 (ESD)：接触放电 ±6kV，空气放电 ±8kV (IEC61000-4-2)

·电快速瞬变脉冲群 (EFT)：±2kV (电源线)(IEC61000-4-4)

·浪涌 (Surge)：差模 ±1kV，共模 ±2kV (IEC61000-4-5)

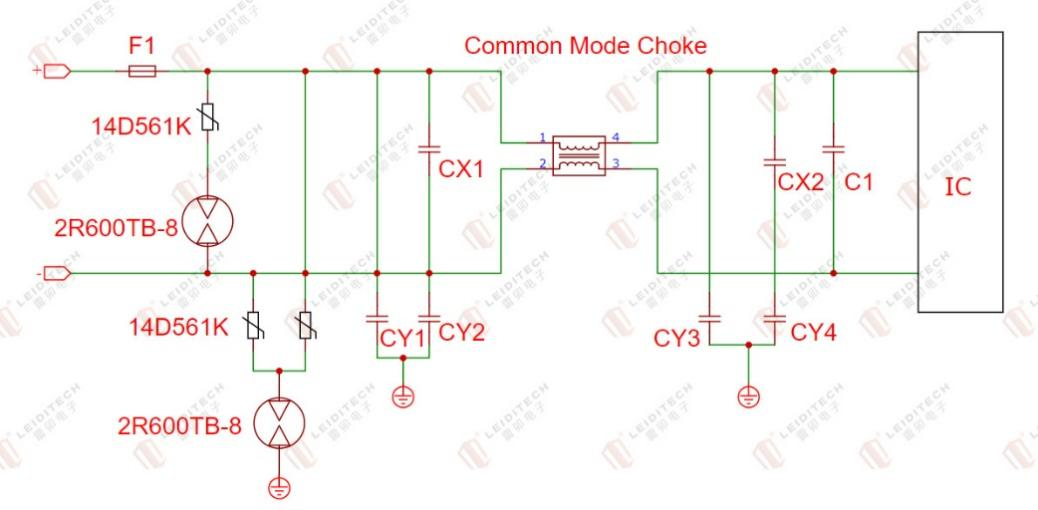

防护原理：AC 电源接口是电磁干扰侵入设备的主要途径。雷卯电子采用 "GDT+MOV + 共模抑制器" 的三级防护方案：

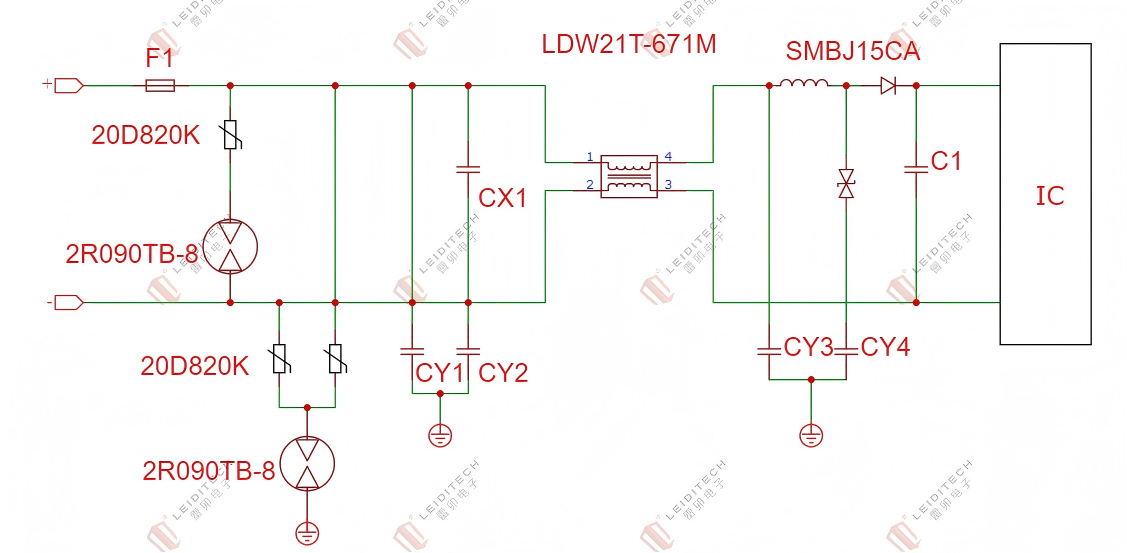

DC 12V/24V 次级电源防护：

与 AC 电源接口类似，DC 电源接口也需要满足相应的 ESD、EFT 和浪涌要求，同时由于 DC 电源通常为内部敏感模块供电，对钳位电压的要求更为严格。

雷卯电子采用"GDT+MOV + 共模抑制器 + TVS" 的四级防护方案，在 AC 电源防护的基础上增加了 TVS 瞬态电压抑制器，用于进一步钳制电压，保护后端敏感的 DC/DC 转换器和内部电路。TVS 具有响应速度快 (纳秒级)、钳位电压低、体积小等优点，非常适合用于保护敏感的半导体器件。

12V选用SMBJ15CA，24V推荐SMBJ28CA，满足IEC61000‐4‐2，等级4，接触放电8KV，空气放电15KV。如需满足IEC61000‐4‐5浪涌高等级 测试需选用大功率SMC器件。

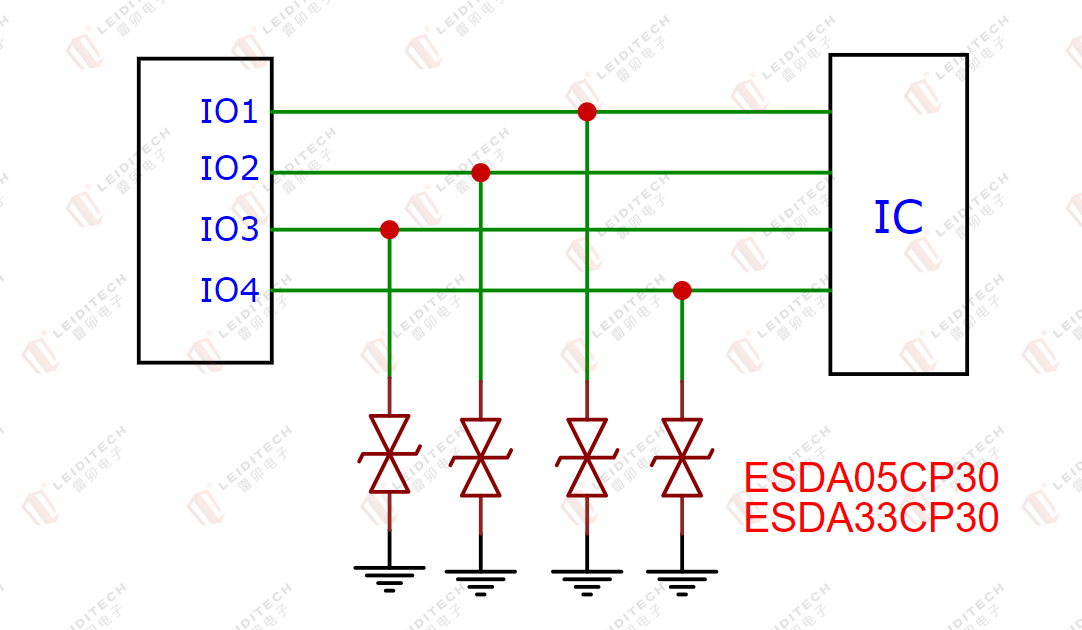

2.2 传感器接口防护方案

传感器接口是设备最敏感的部分，必须采用超低漏流、超低电容的ESD防护器件，避免影响检测精度。

方案优势：

•超低漏流设计，不会对传感器的微弱信号产生分流影响

•低寄生电容，不影响信号的频率响应

•满足 IEC 61000-4-2 Level 4 最高等级 ESD 防护要求

2.3 USB 接口防护方案

USB 接口是设备与外部设备通信的主要通道，也是静电放电的高发区域。雷卯电子提供集成度高、防护能力强的 USB 专用 ESD 防护方案。

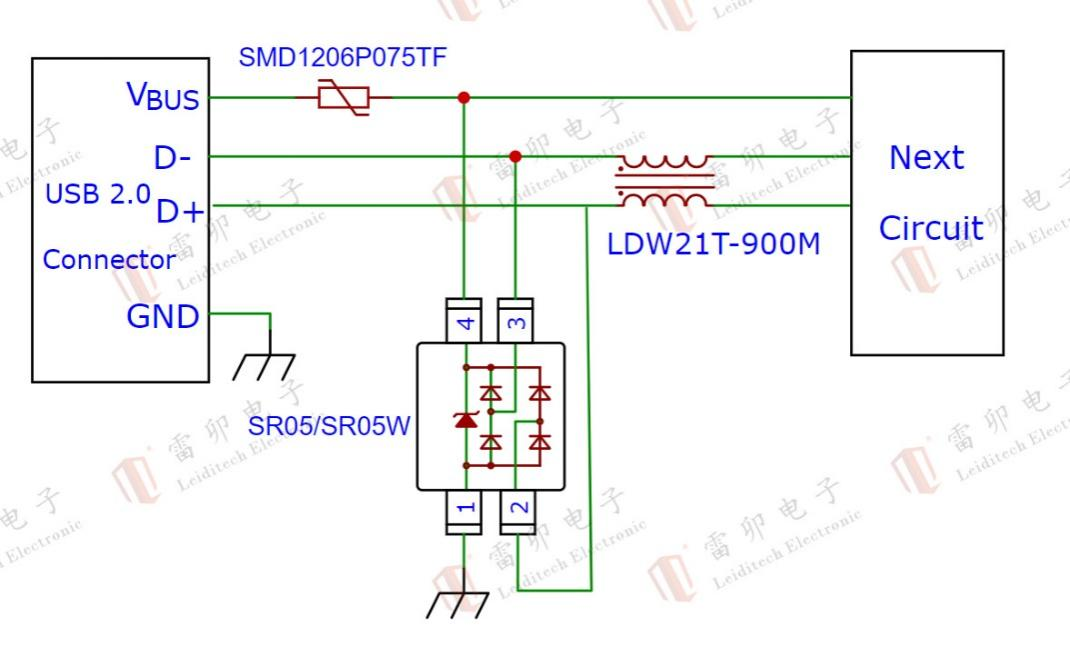

USB 2.0 接口防护电路：

雷卯电子推荐使用单颗器件防护,节约空间， 保证信号完整性，可滤除共模干扰，SR05 满足IEC61000-4-2，等级4，接触放电20kV，空气放电20kV。

2.4 以太网接口防护方案

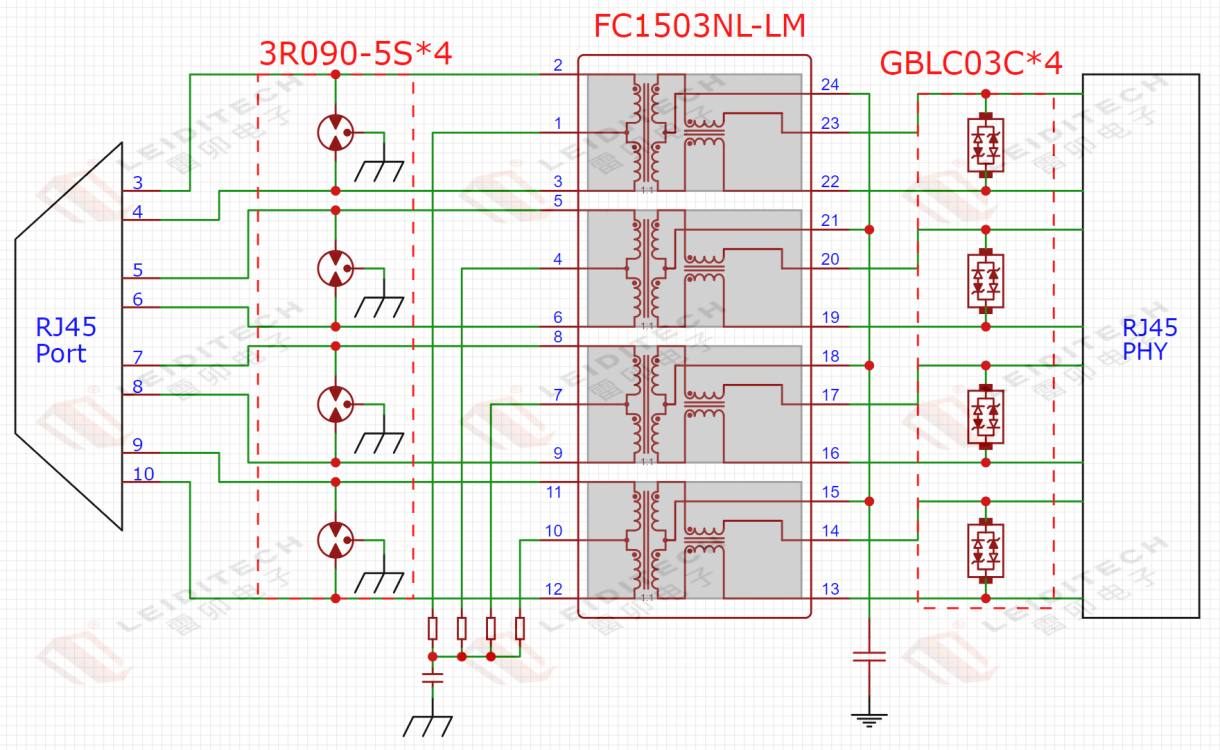

对于支持网络连接的半自动血栓弹力图仪，以太网接口需要同时防护 ESD、EFT 和浪涌干扰。

雷卯电子设计用于1000M网口浪涌保护，采用二级防护设计，工作稳定可靠，有效保障信号在高温条件下的完整性。符合IEC61000-4-2标准，等级4，支持接触放电与空气放电均为±30kV；同时满足IEC61000-4-5标准，10/700μs波形，40Ω阻抗，6kV电压，正负各5次测试，高温环境下信号传输稳定，无丢包现象。

方案优势：

•多级协同防护，同时满足 ESD 和浪涌防护要求

•超低电容设计，确保以太网信号完整性

2.5 RS232/RS485 串口防护方案

RS232/RS485 串口用于连接打印机、条码扫描枪等外部设备，需要防护静电和浪涌干扰。

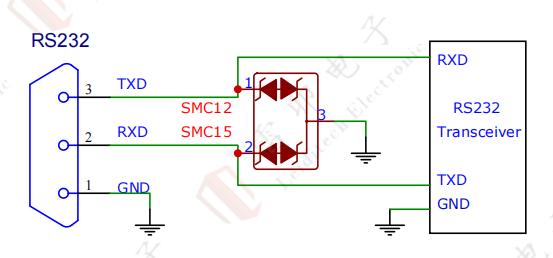

RS-232标准接口，又称为EIA RS-232，是常用的串行通信接口标准之一，通常应用于距离较短的点对点通信。此接口在通信设备上作为调试接口、板间通信接口和监控信号接口，速率最高为115200波特率。

雷卯推荐采用集成器件SMC12/SMC15保护，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2，ISO10605-2 等级4，接触放电30kV，空气放电30kV。

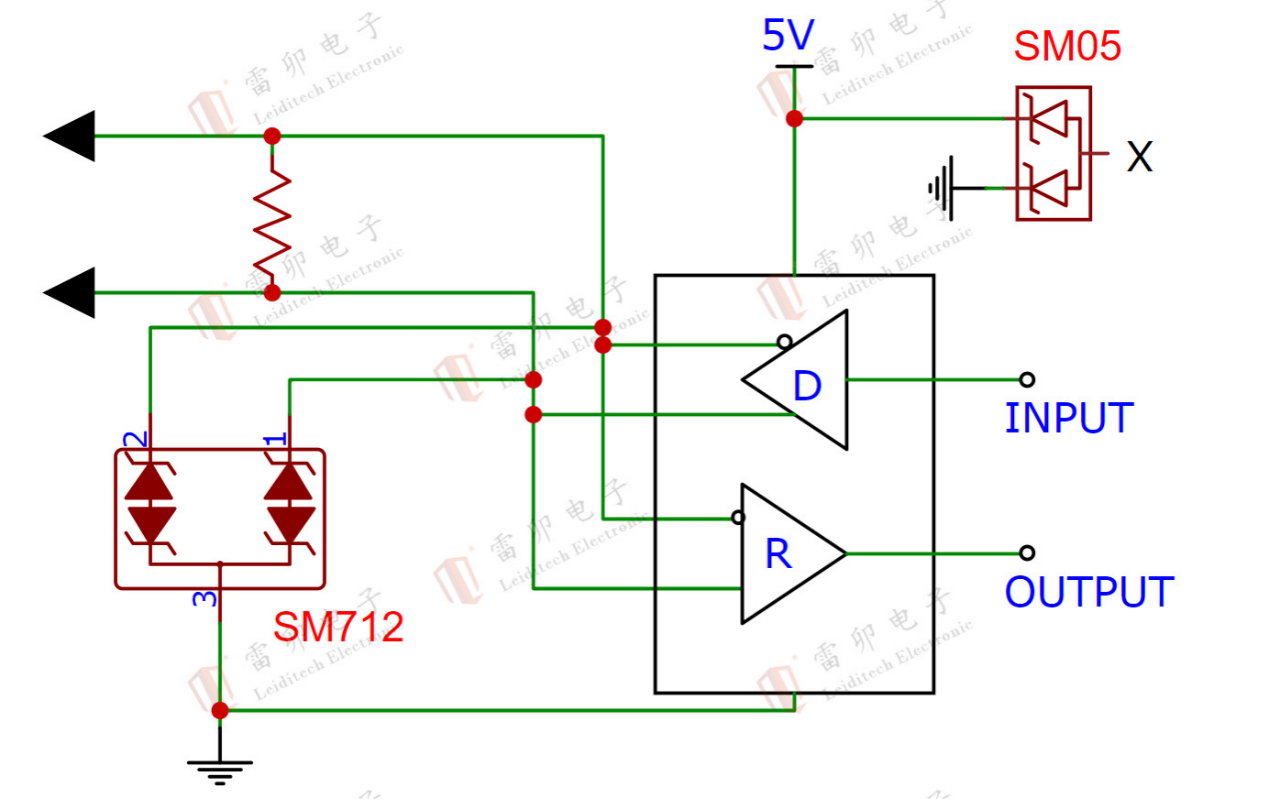

RS485 接口防护电路：

雷卯小哥推荐采用多路集成器件SM712保护，可以保证信号完整性的同时，可滤除杂讯， 通过静电测试。满足IEC61000-4-2，ISO10605-2 等级4，接触放电30kV，空气放电30kV。

2.6 操作面板与触摸屏防护方案

操作面板和触摸屏是人机交互的主要界面，经常受到人体静电放电的影响。

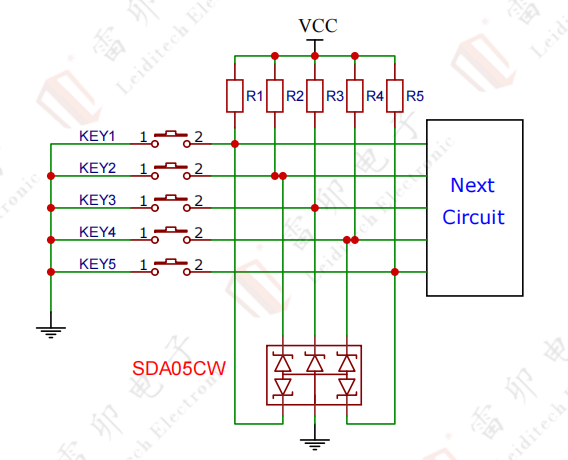

按键接口：

雷卯小哥推荐可以采用普通低电容集成器件SDA05CW防静电，满足IEC61000-4-2，等级4， 接触放电8kV，空气放电15kV。

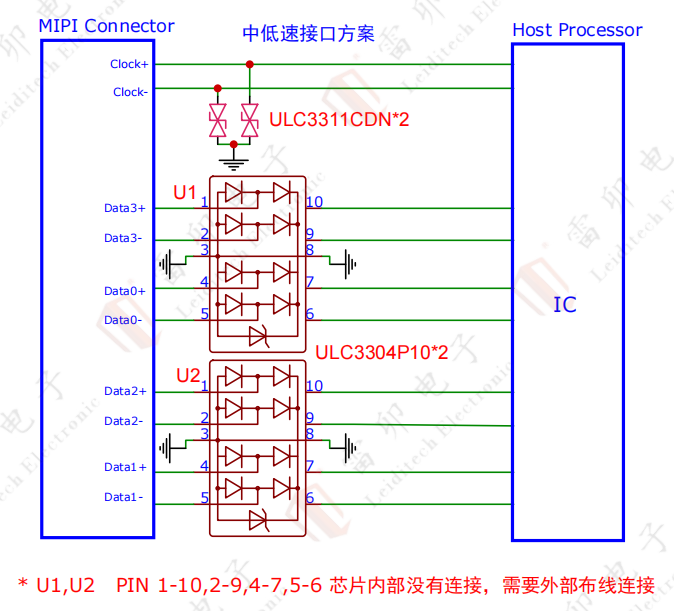

触摸屏接口：

MIPI提供中低速接口（10M-1Gbps）的传输速度，雷卯推荐采用集成器件ULC3304P10防护,寄生电容<1pf, 保证信号完整性，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

本方案中用到的雷卯电子（Leiditech）元器件汇总如下：

半自动血栓弹力图仪作为临床关键的凝血功能检测设备，其 EMC 性能直接关系到医疗安全和诊断准确性。上海雷卯电子 (leiditech) 凭借十六年的 EMC 防护行业经验，深入研究医疗设备的特殊应用场景和标准要求，为半自动血栓弹力图仪提供了完整、可靠的静电浪涌防护解决方案。

上海雷卯电子的方案严格遵循 IEC60601-1-2 国际医疗设备 EMC 标准和 GB/T18268.1、GB/T18268.26 国内标准，采用 "分级防护、层层设防" 的设计理念，从电源入口到各个对外接口都进行了全面的防护设计，能够有效抑制各种电磁干扰，确保设备在复杂的医院环境下稳定可靠运行。雷卯电子不仅提供高品质的防护元器件，还拥有专业的技术支持团队 —— 雷卯EMC 小哥，能够为客户提供从方案设计、元器件选型到 EMC测试整改的一站式服务。
