MTK6582手机WCDMA平板6572方案MT8382开发板3G安卓核心板模块
MTK6582手机WCDMA平板6572方案MT8382开发板3G安卓核心板模块
一、核心板产品介绍：
MT6582核心板是一款基于联发科MT6582平台高性能、可运行安卓操作系统的3G智能模块，支持WCDMA/GSM制式；支持WiFi 802.11b/g/n，BT3.0近距离无线通信，支持GPS制式卫星定位；支持多种语音和音频编解码器，内部集成 Mali-400MP高性能图形引擎，可以流畅播放1080P视频；拥有多个音频、视频输入输出接口和丰富的GPIO接口。
二、适用场合
机器人、安防监控、手持终端、智能家居、车载设备、物联网。
三、网络频段：
|
类型 |
频段 |
|
WCDMA |
B1/B8或B2/B5 |
|
GSM |
850/900/1800/1900MHz |
|
WiFi 802.11b/g/n |
2400-2483.5MHz |
|
BT3.0 |
2400-2483.5MHz |
|
GNSS |
GPS/A-GPS |
四、主要性能参数：
|
性能 |
说明 |
|
应用处理器 |
4核 ARM Cortex-A7处理器 主频最高至 1.3GHz |
|
调制解调处理器 |
ARM@Cortex-R4 + DSP ARM最高频率491.5MHz，DSP的频率240MHz |
|
供电 |
VBAT供电电压范围：3.6V~4.3V 典型供电电压：4V |
|
短消息 (SMS) |
Text与PDU模式 点到点MO和MT SMS广播 SMS存储：默认SIM |
|
LCM接口 |
4组MIPI_DSI，每组最高支持1.0Gbps速率； 最高支持1280*720 60fps（4组MIPI_DSI）； 24bit色彩深度 |
|
摄像头接口 |
4组MIPI_CSI，每组最高支持1.5Gbps速率，可支持2个摄像头； 后摄像头使用4组MIPI_CSI，最高支持8MP像素 前摄像头使用4组MIPI_CSI，最高支持5MP像素 |
|
音频接口 |
音频输入： 3组模拟麦克风输入 1路作为耳机MIC输入，另两路是正常通话降噪MIC 音频输出： AB类立体声耳机输出 AB类差分听筒输出 AB/D类差分扬声器功放输出0.8W |
|
USB接口 |
支持USB2.0高速模式，数据传输速率最大480Mbps 用于软件调试和软件升级等 支持USB OTG(需外加 5V供电芯片) |
|
USIM卡接口 |
2组USIM卡接口 支持USIM/SIM卡：1.8V和3V 支持双卡双待 |
|
SDIO接口 |
支持SD2.0；4bit SDIO；SD/MMC卡 支持热插拔 |
|
I2C接口 |
4组I2C，最高速率至400K，当使用I2C的DMA时最高速度可以达到3.4Mbps，用于TP、Camera、Sensor等外设 |
|
ADC接口 |
1路，用于通用ADC |
|
天线接口 |
WCDMA天线、GNSS天线、WIFI/BT天线接口 |
|
物理特征 |
尺寸：42×48×2.8mm 接口：LCC 翘曲度：<0.3mm 重量：10.9g |
|
温度范围 |
正常工作温度：-20°C ~ +70°C 极限工作温度：-25°C和+80°C 1) 存储温度：-40°C ~ +85°C |
|
软件升级 |
通过USB |

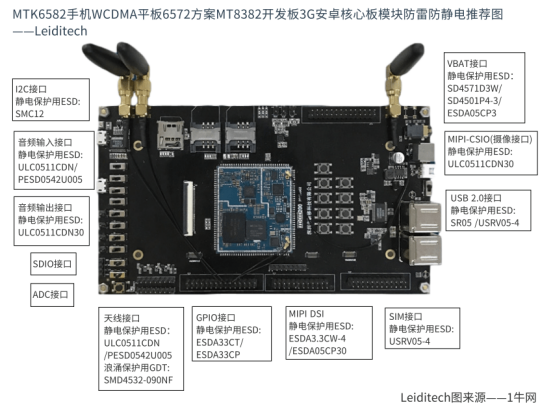

雷卯专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自1牛网。谢谢！
