一、24V系统为何成工业设备"隐形杀手"？

全球工业电源故障中，24V系统占比高达68%（IEEE 2023年工业电力可靠性报告），某汽车制造厂因24V控制板击穿导致整线停产72小时，直接损失超300万元。这与"安全电压"的认知形成强烈反差。

24V系统在工业场景中面临三重威胁：

• 输入端浪涌：雷击/开关瞬态（典型能量达500J以上）
• 输出端短路：传感器/执行器误接导致的差模浪涌
• 倒灌电压：多模块并联供电时的反向电流冲击

二、24V电源的三重威胁与防护逻辑

上海雷卯电子深耕静电浪涌防护领域十余年，专注于工业电源静电浪涌防护方案设计，针对复杂工业场景的静电浪涌防护需求，凭借在方案设计与元器件应用上的技术积淀，为24V电气系统构建可靠防护体系。

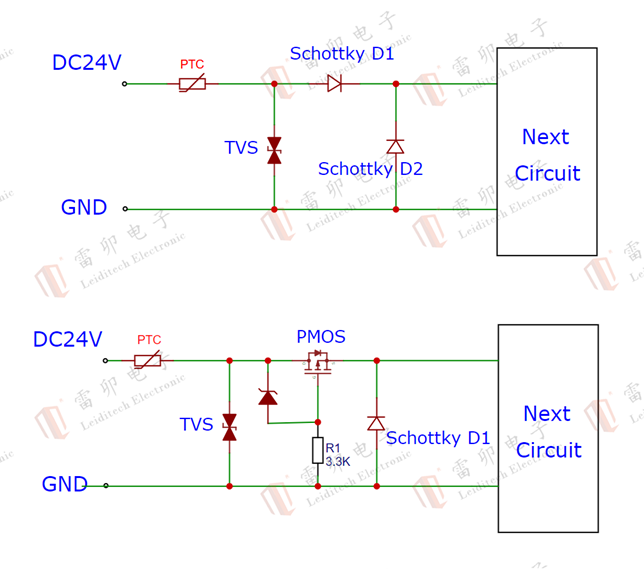

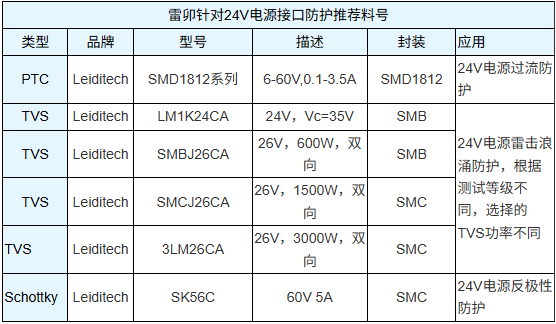

针对24V工业电源（其浪涌主要侵入路径需重点防护），上海雷卯设计 “过压+过流+防倒灌” 三重防护：

• 过压防护：电源输入端正负极并联雷卯TVS二极管SMBJ26CA，钳位电压≤42V（需低于24V电源系统中被保护器件DC-DC的最大耐受电压，如用36V、40V DC-DC可选雷卯回扫型TVS系列，低钳位电压有效保护后端），通流容量14.3A（10/1000μs），快速泄放瞬态过电压；
• 过流保护：串联雷卯自恢复保险丝（PPTC），过流（如短路）时自动断开，故障排除后恢复，避免电源模块烧毁；
• 防反接：采用PMOS（（适用于20A以上大功率场景，推荐雷卯电子LM5D28P10型PMOS）或低压降肖特基二极管（适用于小功率场景，如雷卯电子SK56C，60V/5A）实现极性反接保护；

三、工业现场电源使用的关键防护要点

许多工程师在设计时易聚焦信号逻辑与通信协议，却忽视了电源系统的基础保障作用。上海雷卯EMC小哥在服务中发现，压降超标、共地不当、浪涌冲击、PCB布局不合理等问题，是导致模块掉线、复位或误触发的主要诱因。上海雷卯EMC小哥结合上千次服务经验，总结出以下实操建议：

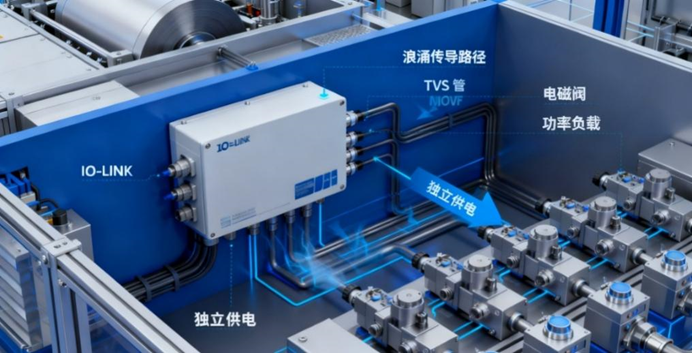

• 分区独立供电：严格将IO-Link主站、电磁阀及功率负载分开供电，杜绝共地造成的串扰。
• 选用带过压/欠压保护的高品质工业电源：确保输出纹波峰峰值小于50mV，容量预留 20% 以上余量，避免负载峰值导致供电不稳。
• 规范接地与屏蔽处理：通信密集区采用单点接地模式，搭配金属屏蔽电缆，减少共模干扰路径，上海雷卯EMC小哥特别提醒：PGND（保护地）与GND（工作地）要么直接短接，要么完全隔离，切忌通过器件间接连接形成干扰通道。
• 严控线缆压降：供电线缆超过10m时，通过增粗线径或双线并行方式减少电压损耗，同时避免高功率组件聚类摆放，确保散热与电磁隔离效果。
• 感性负载强制加装浪涌吸收器件：电机、线圈等设备需并联雷卯电子TVS管或 RC吸收电路，遵循 “慢器件在前、快器件殿后” 的多级防护理念，阻断反向电流冲击。

上海雷卯EMC小哥现场赋能，生产线60分钟快速恢复

某汽车零部件厂的IO-Link子站模块突发异常，四个通道完全无信号输出，万用表检测模块供电端无电压。客户初步判断为通讯故障，反复调试无果后联系雷卯技术支持。

上海雷卯EMC小哥结合浪涌干扰路径分析经验，判断并非通讯问题，而是电源保护机制触发。通过检测与回路排查，确认某通道因线缆破损导致短路，引发差模浪涌冲击。得益于电源模块的独立分组供电与短路保护设计，仅故障通道被切断供电，其余通道正常运行，未影响整条生产线产能。

客户排除短路后重新上电，模块立即恢复正常工作，全程停机时间不足60分钟。合理的电源分组与浪涌防护设计，不仅能防止损坏，更是现场可靠运行的最后防线，避免故障扩大化。

结语：精准防护，才有稳定系统

工业自动化系统的稳定运行，离不开规范的电源架构与合规的EMC防护设计。从主站到子站，从传感器到执行器，只有建立符合国标的电源防护体系，才能实现长期无故障运行。

上海雷卯电子(Leiditech)致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
