防静电ESD 产品替代解析 Leiditech品牌型号SR05-02A 替代德国WE品牌型号824011
德国WE品牌型号824011，特性：
封装SOT-23-5L
电压5V，
低电容2PF
12A（8/20us）
Leiditech品牌SR05-02A 特性：
封装：SOT-143
电压：5V
电容：2PF
12A（8/20us）

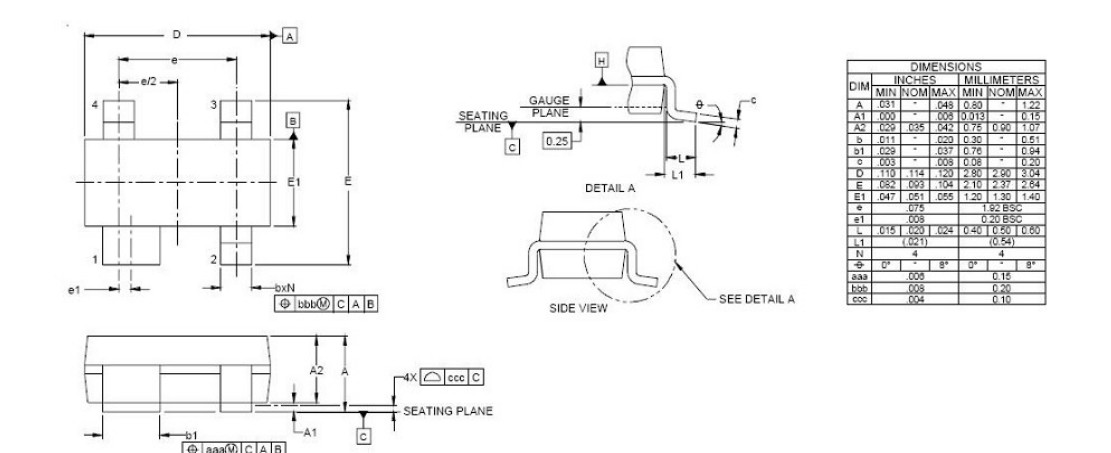

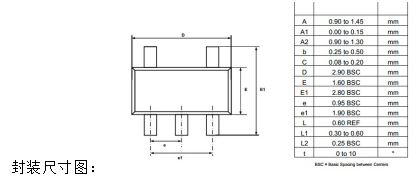

封装尺寸图：
分析两颗料得知：

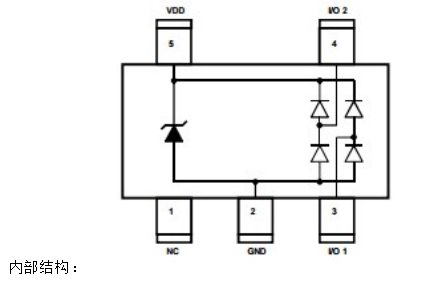

内部结构相同，表明芯片结构相同。
芯片电性都是5V，2PF，12A（8/20us）
外部封装不同。一个是SOT-23-5L, 一个是SOT-143
从不同封装尺寸中找到共同点：
SOT-23-5L 的4脚和5脚宽度是 1.9MM
SOT-143的3脚和4脚宽度是1.9MM
SOT-23-5L 的2脚和3脚宽度是0.95，1脚和2脚宽度是0.95
SOT-143的1脚的宽度是0.95，1脚和2脚宽度是1.92，因1脚本身宽度是0.95，可横跨替代SOT-23-5L 的1脚和2脚宽度。
SOT-23-5L 的本体塑胶宽度1.6MM
SOT-143的本体塑胶宽度1.3MM
弥补引脚间的宽度。
结论：两种封装，完全能在线路板上互相替代。不用改版。
总结：Leiditech品牌型号SR05-02A可以替代德国WE品牌型号824011
