AMLOGIC A311D开发板demo板
AMLOGIC A311D开发板demo板
一、 概述(Overview)
本开发板采用AMLOGIC A311D芯片方案，支持谷歌Android 9.0系统。支持主流音视频格式和图片的解码。MIPI输入和输出接口，丰富的接口，让产品变得更加通用。由于其硬件平台化、Android智能化的特点，在需要进行人机交互，网络设备交互时，都可以作为智能终端平台来进行使用。
二、 特点(features)
1. 高性能（Performance）:
A311D 是一款12nm工艺低功耗，高性能处理器，适用于计算，个人移动互联网设备和其他智能设备应用。它基于Big.Little架构，将双核Cortex-A73和四核Cortex-A53与算例5.0T的NPU处理器集成在一起 。采用了该芯片的A311D主板方案，对比市面常见的四核方案，在性能上有质的飞跃，能够播放各种格式高清视频 HDMI可输出 4K*2K/60帧视频，能处理深度学习等复杂的互动操作。
2. 高稳定性（Stability）:
R31通用主板，在硬件、软件上，增加自己独有的技术来保证产品的稳定性，可以使最终产品达到7×24小时无人值守。
3. 扩展性（Scalability）:
4个USB2.0口，1个IIC，1个RS23、1个RS485,1个韦根，28PIN排针接口(8通道I2S/PDM,1个I2C、2个ADC口，5v、3.3v电源、8个GPIO)能扩展更多的外设设备。
三、基本功能特性(features)
|
CPU |
A311D Quad core ARM Cortex-A73, and dual core ARM Cortex-A53 CPU,ARM G52 MP4(6EE) GPU,4 NNA with INT8 inference performance up to 5Tops |
|
主频 Frequency |
2.2GHz |
|
图形处理单元 GPU |
ARM G52 MP4(6EE) GPU |
|
神经网络处理单元 NPU |
Neural network accelerator (NNA) with programmable engine (PPU) architecture 4 NNA with INT8 inference performance up to 5Tops 1 programmable processing unit (PPU) up to 12.8 GFLOPS FP16 or 6.4 GFLOPS FP32 |
|
内存 Memory |
DDR3 capacity of 4GB |
|
内置存储容量 Storage |
16GB/32GB eMMC |
|
显示屏接口 Built-in Display |
Mipi接口 支持最大分辨率1080p |
|
板载背光 Backlight |
onboard背光 up to 35V，Support5V接口,12V接口, |
|
摄像头接口 Built-in ISP |
4line mipi/2*2line 输入 |
|
触摸屏 Touch |
提供I2C接口(可以支持电阻触摸，电容触摸) |
|
网络 Network |
具备RJ45接口，支持100M以太网 Has the RJ45 interface, support 100m Ethernet |
|
具备wifi模块，支持Wi-Fi 802.11b/g/n协议 |
|
|
接口设备 Interface Device |
USB 2.0 hub扩展4个USB host |
|
支持USB接口摄像头 |
|
|
1个micro USB、1个TF卡（TF兼容SD3.0，MMC ver4.51） |
|
|
一路RS23、1路RS485,一路韦根，1个28pin排针接口 |
|
|
最大支持1W/8R双声道喇叭，MIC输入 |
|
|
音频 Audio |
Supports MP3, AAC, WMA, RM, FLAC, Ogg, Dolby Digital optional, Dolby Digital Plus optional, DTS optional and programmable with 7.1/5.1 down-mixing |
|
视频图片 Video/Picture |
Video/Picture Decoding o VP9 Profile-2 up to 4Kx2K@60fps o H.265 HEVC MP-10@L5.1 up to 4Kx2K@60fps o AVS2-P2 Profile up to 4Kx2K@60fps o H.264 AVC HP@L5.1 up to 4Kx2K@30fps o H.264 MVC up to 1080P@60fps o MPEG-4 ASP@L5 up to 1080P@60fps (ISO-14496) o WMV/VC-1 SP/MP/AP up to 1080P@60fps o AVS-P16(AVS+) /AVS-P2 JiZhun Profile up to 1080P@60fps o MPEG-2 MP/HL up to 1080P@60fps (ISO-13818) o MPEG-1 MP/HL up to 1080P@60fps (ISO-11172) o RealVideo 8/9/10 up to 1080P@60fps o Multiple language and multiple format sub-title video support o MJPEG and JPEG unlimited pixel resolution decoding (ISO/IEC-10918) o Supports JPEG thumbnail, scaling, rotation and transition effects o Supports *.mkv,*.wmv,*.mpg, *.mpeg, *.dat, *.avi, *.mov, *.iso, *.mp4, *.rm and *.jpg file formats Video/Picture Encoding o Independent JPEG and H.265/H.264 encoder with configurable performance/bit-rate o JPEG image encoding o H.265/H.264 video encoding up to 1080P@60fps with low latency |
|
操作系统 System |
Google Android 9.0 Ubuntu |
|
基本软件功能 Software Function |
网页浏览、电子邮件、电子书、资源管理器 |
|
语言支持 Language |
中文，英文等多国语言 |

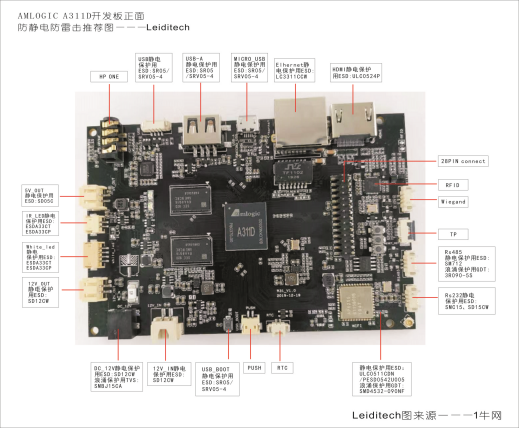

四、产品接口介绍（product interfaces）
